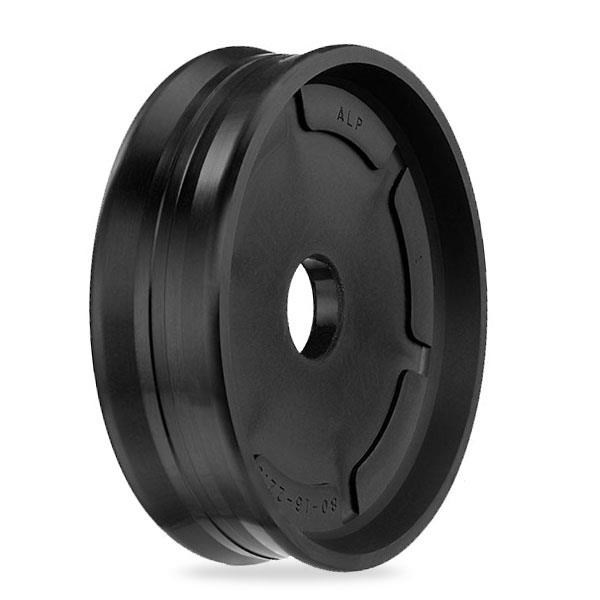

180x20x31 Pnömatik Piston Keçesi (A801-180/1)

180x20x31 mm ölçüsündeki A801-180/1, A801 profilli 80 NBR / SAC pnömatik piston keçesi olarak pnömatik silindirlerde kullanılır.

Pnömatik piston keçesi nerede kullanılır?

180 mm silindir çapı için pnömatik piston keçesi olan A801-180/1, pistonun iki tarafı arasındaki sızıntıyı önler. Metal pul ile NBR’nin birlikte kalıplanmasıyla üretilen çift etkili pnömatik piston keçesidir. Hava ile çalışan silindir ve aktüatörlerde kullanılır.

Sık sorulan sorular

180x20x31 ölçüsü nasıl okunur?

Tabloya göre silindir gömleği iç çapı ØD = 180 mm, piston kanal dibi çapı Ød = 20 mm, keçe yüksekliği b = 31 mm. Mevcut bir silindirde keçe değiştirirken eski keçeyi değil, mil ve kanal ölçülerini ölçmek daha güvenilirdir.

Mil ve kanal yüzey pürüzlülüğü ne olmalı?

Bu üründe dinamik yüzey 180 mm çaplı silindir gömleğinin iç yüzeyidir. Tabloda çalışan yüzey için Ra ≤4 µm değerleri verilir. Ra ortalama pürüzlülüğü, Rmax en büyük tepe-çukur farkını gösterir; ikisi de sağlanmalıdır.

Pnömatik piston keçesi nasıl monte edilir?

Keçe ve kanal montajdan önce temizlenmeli ve yağlanmalıdır. Keskin kenarlara karşı montaj pahı veya kovan kullanılmalıdır. Keçe 20 mm iç ve 180 mm dış çaplı kanala göre ölçülendirilmiştir. Uzun stroklu silindirlerde kullanılması önerilmez.

Çift etkili piston keçesi ne demek?

Çift etkili keçe, pistonun iki tarafından da gelen basınca karşı sızdırmazlık sağlar. Bu nedenle A801-180/1, iki yönde de basınçla çalışan çift etkili pnömatik silindirlerde tek keçe olarak kullanılabilir.

Kullanırken dikkat edilmesi gerekenler

• Çalışma sıcaklığı -30/+105 °C aralığının dışına çıkmamalıdır.
• Basınç sınırını (16 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
• Montajdan önce keçeyi pnömatiğe uygun gresle yağlayın.
• Uzun stroklu silindirlerde kullanılması önerilmez.
• Keçeleri güneş ışığından, ozondan ve ısıdan uzak, serin bir yerde saklayın.
