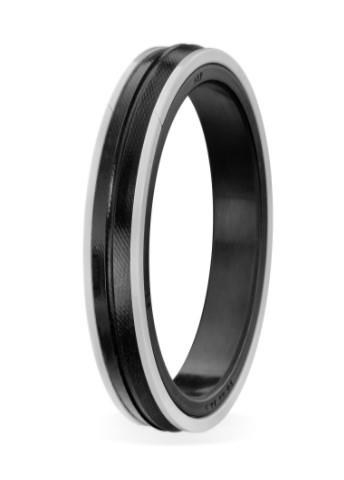

180x163x20 mm ölçüsündeki A112 180-163, A112 profilli 80 NBR/BEZLİ NBR/POM bezli piston keçesi olarak hidrolik silindirlerde kullanılır.
A112 180-163, hidrolik silindirlerin pistonunda kullanılır ve pistonun iki tarafı arasındaki sızıntıyı önler. İki POM destek ringi ve dinamik yüzeyi bezle güçlendirilmiş bir NBR ringden oluşan 3 parçalı settir. Bez takviyesi mekanik dayanımı ve sürtünme özelliklerini iyileştirir. Mobil ve sabit hidrolik sistemlerin silindirlerinde kullanılır.
180x163x20 ölçüsündeki bu bezli piston keçesi için kullanılan malzeme: 80 NBR/BEZLİ NBR/POM. 80 Shore A sertlik, keçenin basınç altındaki akma direncini etkiler. Bezli NBR, kumaşla güçlendirilmiş NBR olup aşınmaya ve şok yüklere karşı dayanımı yüksektir; POM (polyasetal) sert ve rijit bir termoplastiktir; destek ringi olarak keçenin boşluğa akmasını önler. Bu malzemeyle ürünün çalışma sıcaklığı -30/+105°C.
Akma boşluğu (S), keçenin arkasındaki hareketli ve sabit parça arasındaki radyal açıklıktır; basınç yükseldikçe keçe bu boşluğa akmaya çalışır. A112 180-163 için keçe et kalınlığı (ØD − Ød) / 2 = 8,5 mm’dir. İzin verilen en büyük boşluk: 250 bar → 320; ≤80 bar → 0,60; ＞80 bar → 0,65.
Set parçaları teknik çizimdeki sıraya göre kanala yerleştirilir; destek ringleri basınç tarafının arkasına gelmelidir. Montaj öncesi tüm parçalar sistem yağıyla yağlanmalı, keskin kenarlardan korunmalıdır. Kanal genişliği tabloya göre B = 20 mm’dir.
Çift etkili keçe, pistonun iki tarafından da gelen basınca karşı sızdırmazlık sağlar. Bu nedenle A112 180-163, iki yönde de basınçla çalışan çift etkili hidrolik silindirlerde tek keçe olarak kullanılabilir.
