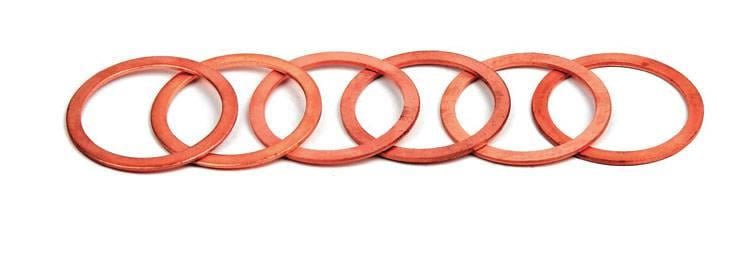

Dış çapı 14,3 mm olan 1/8" R (BSP) bakır pul: Pınar Pul 1/8" R bakır pul. Konya'da Pınar Pul tarafından üretilir.
Teknik özellikler
| Tip | R (BSP / inç) bakır pul (düz sızdırmazlık pulu) |
|---|
| Uyumlu diş | 1/8" BSP (G / R) diş |
|---|
| İç çap (D1) | 10,2 mm |
|---|
| Dış çap (D2) | 14,3 mm |
|---|
| Kalınlık (S) | 1,5 mm |
|---|
| Sızdırmazlık yüzeyi genişliği | yaklaşık 2,05 mm (hesaplanan) |
|---|
| Malzeme | Bakır |
|---|
| Üretici kodu | 10.10.12.0102.0143.0150 |
|---|
Ölçüler Pınar Pul'un ürün sayfasından (pinarpul.com, R" Bakır Pul) alınmıştır.
Nerelerde kullanılır?
Hidrolik ünitelerde, iş makinelerinde, tarım makinelerinde ve motor yağ/yakıt devrelerinde sızdırmazlık pulu olarak kullanılır. Isıya dayanıklıdır ve paslanmaz; bu yüzden sıcak yağ hatlarında da kullanılır.
Sık sorulan sorular
Ölçüleri nedir?
Üretici verisine göre iç çapı (D1) 10,2 mm, dış çapı (D2) 14,3 mm, kalınlığı (S) 1,5 mm'dir.
1/8" BSP dişe uyar mı?
Bu pul 1/8" BSP (G/R) dişli bağlantılar içindir. ISO 228-1'e göre 1/8" dişin dış çapı 9,73 mm'dir; pulun 10,2 mm iç çapı dişin üzerinden rahat geçer.
Sızdırmazlık yüzeyi ne kadar geniş?
İç ve dış çap arasındaki fark 4,1 mm'dir; yani pulun her iki tarafında yaklaşık 2,05 mm genişliğinde bir sızdırmazlık halkası oluşur. Rakor ya da tapa başının oturma yüzeyi en az 14,3 mm çapında olmalıdır.
Metrik dişli bağlantıda kullanılabilir mi?
Metrik pullar M dişli bağlantılar için, R pullar ise BSP (inç) dişli bağlantılar için ölçülendirilir. Metrik dişli bağlantıda ise metrik bakır pul kullanılmalıdır.
Kullanırken dikkat edilmesi gerekenler
- Pulun 1/8" dişe uygun olduğundan emin olun; iç çapı 10,2 mm'dir.
- Oturma yüzeylerini takmadan önce temizleyin; çapak ve kir sızıntıya yol açar.
- Rakor başının oturma yüzeyi en az 14,3 mm olmalıdır.
- Pulun rakor yüzeyine tam ortalanmış olduğunu kontrol edin.
