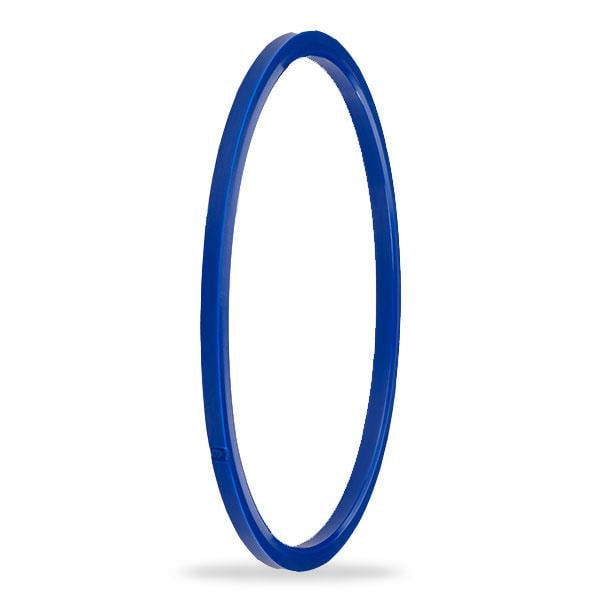

A402-017, 17x25,4x2,85 mm ölçülü ALP flanş keçesi ürünüdür; malzemesi 92 PU.
Flanş keçesi ne için kullanılır?
A402-017, silindir kapağı, flanş ve yuvalarda kullanılır ve hareket etmeyen parçalar arasında sızdırmazlık sağlar. SAE tip flanşlarda statik sızdırmazlık için tasarlanmış PU keçedir. Özel PU malzemesi yüksek basınçlarda güvenle kullanılmasını sağlar. Mobil ve sabit hidrolik sistemlerin silindirlerinde kullanılır.
Sık sorulan sorular
17x25,4x2,85 ölçüsü nasıl okunur?
Tabloya göre iç çap 17 mm, dış çap 25,4 mm, kanal genişliği B = 4,2 mm, yükseklik 2,85 mm. Keçe seçiminde esas alınan, sızdırmazlığın yapılacağı yüzeyin çapıdır; kanal ölçüleri de keçe ile birebir uyumlu olmalıdır.
Flanş keçesi kaç bar basınca dayanır?
17x25,4x2,85 ölçüsündeki bu keçede tabloya göre çalışma basıncı 630 bar, çalışma sıcaklığı -40/+100 °C; akışkan tipi: mineral Yağlar. Bu değerler üst sınırdır; basınç, sıcaklık ve hız aynı anda sınırlara yaklaşıyorsa daha yüksek sınıflı bir profil düşünülmelidir.
92 PU ne demek?
Malzeme tabloda 92 PU olarak verilmiştir. Baştaki 92, Shore A ölçeğinde sertliği gösterir; değer büyüdükçe malzeme sertleşir. PU (poliüretan) aşınma ve yırtılmaya karşı çok dayanıklıdır; boşluğa akmaya (ekstrüzyona) direnci yüksektir ve yüksek basınca uygundur. Bu malzemeyle ürünün çalışma sıcaklığı -40/+100 °C.
A402-017 için yüzey kalitesi nasıl olmalı?
Tabloda kanal çapı için Ra ≤0.4 µm · Rmax ≤6.3 µm, yan yüzeyler için Ra ≤3.0 µm · Rmax ≤25.0 µm değerleri verilir. Dinamik yüzey (keçenin kaydığı yüzey) çok kaba olursa keçe hızla aşınır, çok parlak olursa yağ filmi tutunamaz.
Kullanırken dikkat edilmesi gerekenler
- Çalışma sıcaklığı -40/+100 °C aralığının dışına çıkmamalıdır.
- Basınç sınırını (630 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
- Mineral yağ dışındaki akışkanlarda (su-glikol, ester, fosfat ester) malzeme uyumunu önceden kontrol edin.
- Keçeyi takmadan önce kanalı ve mili çapak ve talaştan temizleyin.
- Mil yüzeyinde çizik veya korozyon varsa yeni keçe kısa sürede hasar görür; önce yüzeyi onarın.
