1''7/8-12 1''7/8-12 Unf 37 Ara Nipel Rakor (SB-4747-WWN)

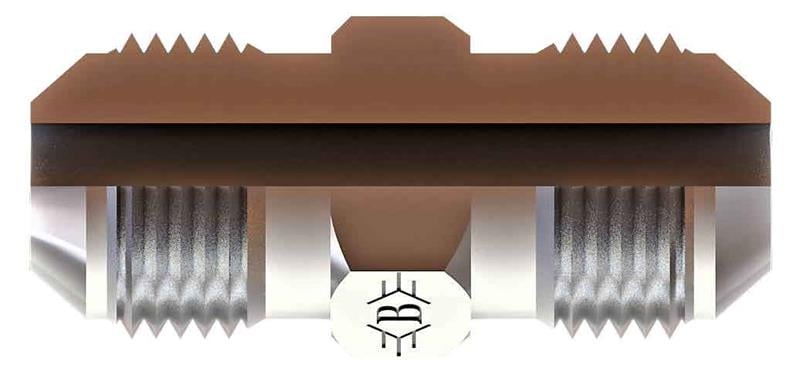

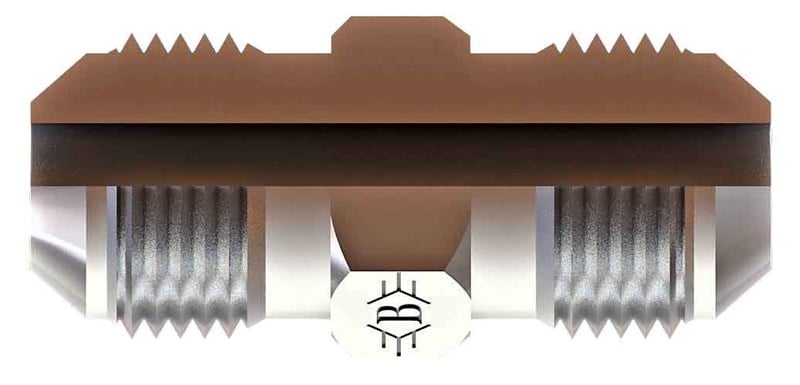

SB-4747-WWN, 1 7/8-12 UNF ölçüsünde OLC UNF 37° ara nipel ürünüdür.

UNF 37° ara nipel nerede kullanılır?

SB-4747-WWN, iki bağlantıyı birbirine bağlayan bir nipel / geçiş parçasıdır. Pompa, valf ve blok portlarında, hortum rakoru veya boru bağlantısına geçiş için kullanılır. Bakım ve onarımda, mevcut porta farklı tipte bir hortum veya boru bağlamak için tercih edilir.

Sık sorulan sorular

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bağlantı dişi 1 7/8-12 UNF ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

1 7/8-12 UNF dişi nasıl tanınır?

1 7/8-12 UNF, inç ölçülü ince adımlı Amerikan dişidir; 1 7/8" çapta inç başına 12 diş bulunur. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

Bu bağlantı nasıl sızdırmazlık sağlar?

1 7/8-12 UNF bağlantı tarafında JIC 37° (UNF) yapısı kullanılır. JIC 37° bağlantıda erkek ucun 37° konik yüzeyi, somunlu tarafın havşasına oturur; contasız, metal-metal sızdırmazlık sağlar.

SB-4747-WWN ölçüleri nelerdir?

Tabloya göre Diş Ölçüsü T1 1"7/8-12, Diş Ölçüsü T2 1"7/8-12, B 70, ØD 33, AA 50. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (1 7/8-12 UNF) ve bağlantı standardını montajdan önce kontrol edin.
• JIC bağlantıyı aşırı sıkmayın; konik yüzey ezilerek sızdırmaya başlar.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
