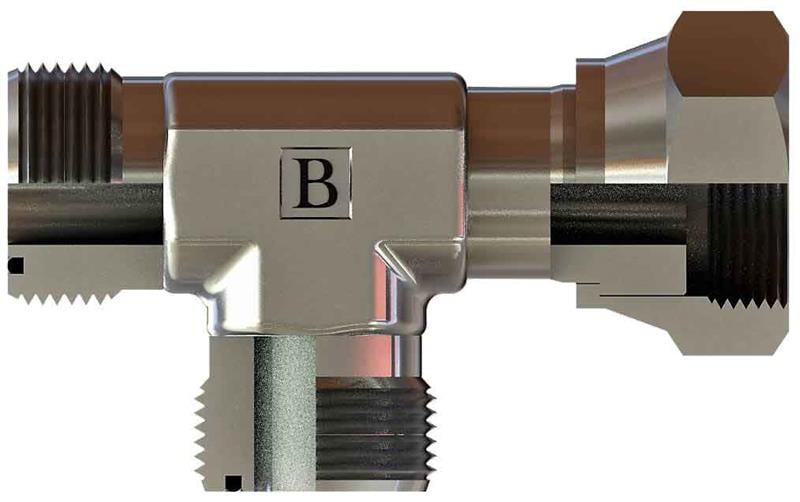

1''7/16-12 Orfs Yan Bacak T Rakor (SB-3737-OYT)

1 7/16-12 ORFS ölçüsünde SB-3737-OYT kodlu ORFS yan bacak T rakor, OLC hidrolik rakor serisindendir.

SB-3737-OYT ne işe yarar?

SB-3737-OYT, 1 7/16-12 ORFS bağlantılı bir hattı üç yöne ayıran T rakordur. Yan bacak tipinde farklı bağlantı ucu T’nin yan kolunda bulunur; uçların konumu teknik resimde gösterilir. Paralel çalışan silindir veya motorlara akış dağıtmak için tercih edilir.

Sık sorulan sorular

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bağlantı dişi 1 7/16-12 ORFS ölçüsündedir. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır.

1 7/16-12 ORFS dişi nasıl tanınır?

1 7/16-12 ORFS, inç ölçülü ince adımlı Amerikan dişidir; 1 7/16" çapta inç başına 12 diş bulunur. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

SB-3737-OYT sızdırmazlığı nasıl sağlanır?

Bu ürünün 1 7/16-12 ORFS ucu ORFS sistemine göre sızdırmazlık sağlar. ORFS sisteminde sızdırmazlık, düz alın yüzeyindeki O-ring ile sağlanır; konik bağlantılara göre titreşime ve aşırı sıkmaya daha toleranslıdır.

SB-3737-OYT ölçüleri nelerdir?

Tabloya göre Diş Ölçüsü T1 1"7/16-12, B 45,5, C 42, ØD1 19, A1 36, A2 41. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (1 7/16-12 ORFS) ve bağlantı standardını montajdan önce kontrol edin.
• Söküp takmalarda ORFS O-ringini yenileyin.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
