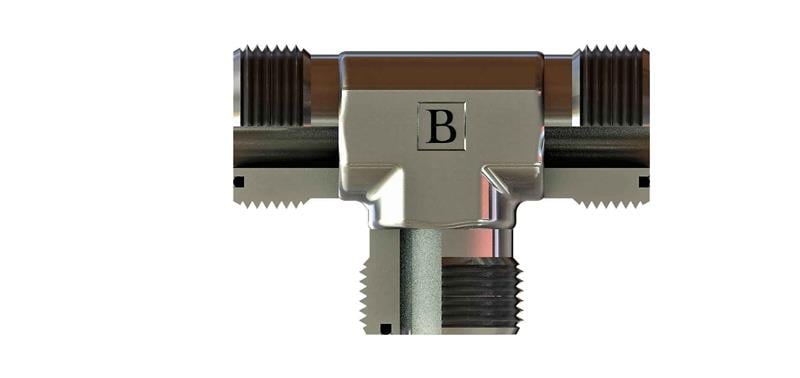

1''7/16-12 Orfs T Rakor (SB-3737-OT)

1 7/16-12 ORFS ölçüsünde SB-3737-OT kodlu ORFS T rakor, OLC hidrolik rakor serisindendir.

ORFS T rakor nerede kullanılır?

SB-3737-OT, 1 7/16-12 ORFS bağlantılı bir hattı üç yöne ayıran T rakordur. Tek hattan iki ayrı tüketiciye akış dağıtmak veya iki hattı birleştirmek için kullanılır. Tesisatta ek bağlantı noktası gerektiğinde hattı kesmeden kol almak için kullanılır.

Sık sorulan sorular

SB-3737-OT hangi bağlantılara uyar?

Bu ürünün bağlantı dişi 1 7/16-12 ORFS ölçüsündedir. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır.

1 7/16-12 ORFS dişi nasıl tanınır?

1 7/16-12 ORFS, inç ölçülü ince adımlı Amerikan dişidir; 1 7/16" çapta inç başına 12 diş bulunur. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

Bu bağlantı nasıl sızdırmazlık sağlar?

1 7/16-12 ORFS bağlantı tarafında ORFS yapısı kullanılır. ORFS sisteminde sızdırmazlık, düz alın yüzeyindeki O-ring ile sağlanır; konik bağlantılara göre titreşime ve aşırı sıkmaya daha toleranslıdır.

SB-3737-OT ölçüleri nelerdir?

Tabloya göre Diş Ölçüsü T1 1"7/16-12, C 42, ØD 19, AA 36. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (1 7/16-12 ORFS) ve bağlantı standardını montajdan önce kontrol edin.
• ORFS uçtaki O-ringin yerinde ve hasarsız olduğundan emin olun.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
