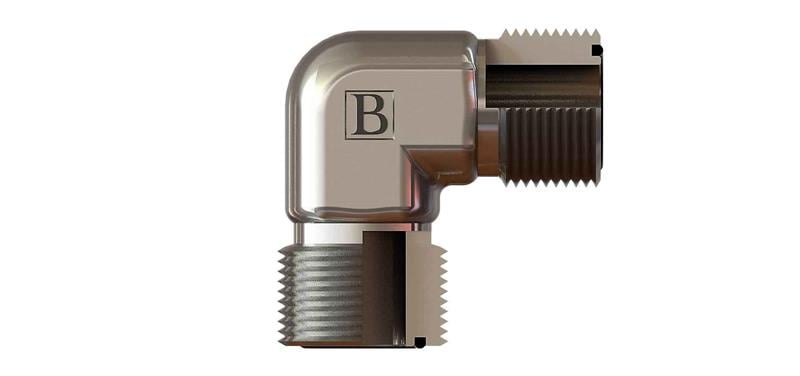

1''7/16-12 Orfs Dirsek Kısa Tip (SB-3737-OD)

1 7/16-12 ORFS ölçüsünde SB-3737-OD kodlu ORFS dirsek kısa tip, OLC hidrolik rakor serisindendir.

ORFS dirsek kısa tip ne için kullanılır?

SB-3737-OD, 1 7/16-12 ORFS bağlantılı hattı 90° döndüren bir dirsek rakordur. Dar alanlarda hortum veya borunun keskin bükülmesini önleyerek hattı porttan farklı yöne çıkarır. Hidrolik ünite ve mobil makine tesisatında yaygın olarak kullanılır.

Sık sorulan sorular

SB-3737-OD hangi bağlantılara uyar?

Bu ürünün bağlantı dişi 1 7/16-12 ORFS ölçüsündedir. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin.

1 7/16-12 ORFS ne anlama gelir?

1 7/16-12 ORFS, inç ölçülü ince adımlı Amerikan dişidir; 1 7/16" çapta inç başına 12 diş bulunur. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

SB-3737-OD sızdırmazlığı nasıl sağlanır?

Bu ürünün 1 7/16-12 ORFS ucu ORFS sistemine göre sızdırmazlık sağlar. ORFS uçta düz alın + O-ring yapısı vardır; O-ring kanalının temiz ve O-ringin hasarsız olması sızdırmazlık için belirleyicidir.

SB-3737-OD teknik ölçüleri

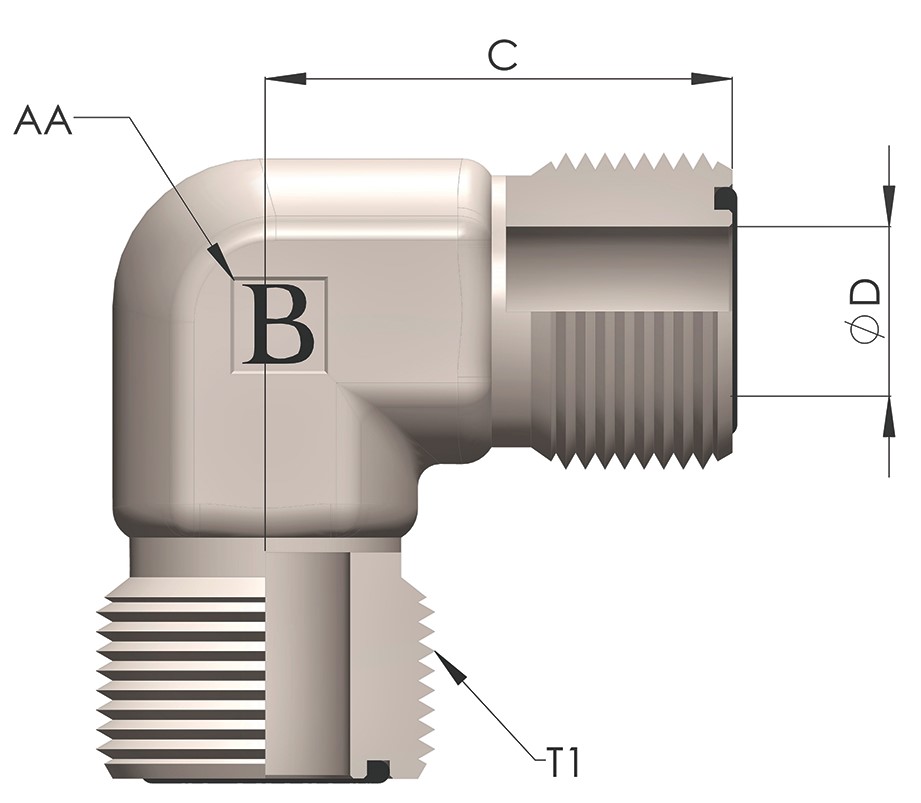

Tabloya göre Diş Ölçüsü T1 1"7/16-12, C 42, ØD 19, AA 36. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• ORFS uçtaki O-ringin yerinde ve hasarsız olduğundan emin olun.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
