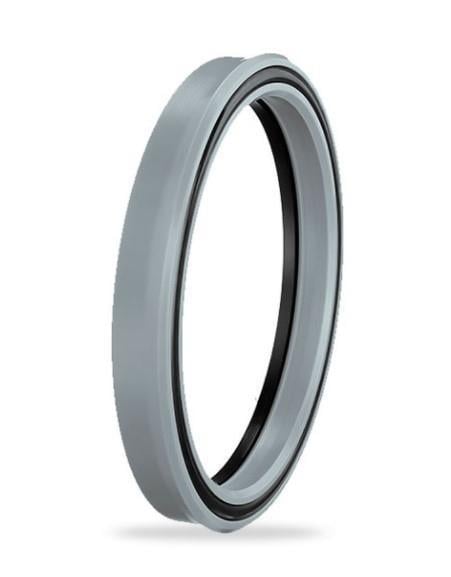

170x195x19,5 mm ölçüsündeki A162-170 PU, A162 profilli 95 PU / POM / 70 NBR yüksek performanslı ağır hizmet boğaz keçesi olarak hidrolik silindirlerde kullanılır.
Yüksek performanslı ağır hizmet boğaz keçesi ne için kullanılır?
A162-170 PU, hidrolik silindirlerin boğaz (piston kolu) bölümünde kullanılır ve yağın dışarı kaçmasını önler. Çift dinamik dudaklı 95 PU ring, POM destek ringi ve NBR O-ringden oluşur. Yüksek mukavemetli PU ile ağır hizmet uygulamalarına uygundur. Silindir imalatı ve bakım-onarımında yaygın olarak kullanılır.
Sık sorulan sorular
Tablodaki ölçüler neyi gösterir?
Tabloya göre mil (piston kolu) çapı Ød = 170 mm, kanal dibi çapı ØD = 195 mm, keçe yüksekliği b = 19,5 mm, kanal genişliği B = 20,5 mm. Diğer harflerin yerleri teknik çizimde gösterilir.
Yüzey pürüzlülüğü neden önemlidir?
Bu üründe keçenin kaydığı dinamik yüzey 170 mm çaplı mildir. Tabloda dinamik yüzey için Ra ≤0.4 µm · Rmax ≤3.2 µm, kanal çapı için Ra ≤1.6 µm · Rmax ≤10.0 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16.0 µm değerleri verilir. Dinamik yüzey (keçenin kaydığı yüzey) çok kaba olursa keçe hızla aşınır, çok parlak olursa yağ filmi tutunamaz.
Basınca göre izin verilen boşluk nedir?
Basınç altında keçe malzemesi metal parçalar arasındaki boşluğa sıkışabilir (ekstrüzyon); bu yüzden boşluk basınca göre sınırlanır. A162-170 PU için keçe et kalınlığı (ØD − Ød) / 2 = 12,5 mm’dir. İzin verilen en büyük boşluk: 150 bar: 1,0 · 250 bar: 0,8 · 400 bar: 0,6 · 500 bar: 0,4.
A162-170 PU montajında nelere dikkat edilir?
Montajda dudakların yönü önemlidir: açık taraf her zaman basınçlı yağa bakmalıdır. Kapalı kanallarda keçe böbrek şeklinde bükülerek kanala alınır; keskin kenar ve dişlere temas etmemesi için mil ucunda montaj pahı bulunmalıdır. Kanal genişliği tabloya göre B = 20,5 mm’dir.
Kullanırken dikkat edilmesi gerekenler
- Çalışma sıcaklığı -30 /+100 °C aralığının dışına çıkmamalıdır.
- Basınç sınırını (600 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
- Mineral yağ dışındaki akışkanlarda (su-glikol, ester, fosfat ester) malzeme uyumunu önceden kontrol edin.
- Montajdan önce keçeyi ve yüzeyleri sistem yağıyla yağlayın.
- Mil yüzeyinde çizik veya korozyon varsa yeni keçe kısa sürede hasar görür; önce yüzeyi onarın.
