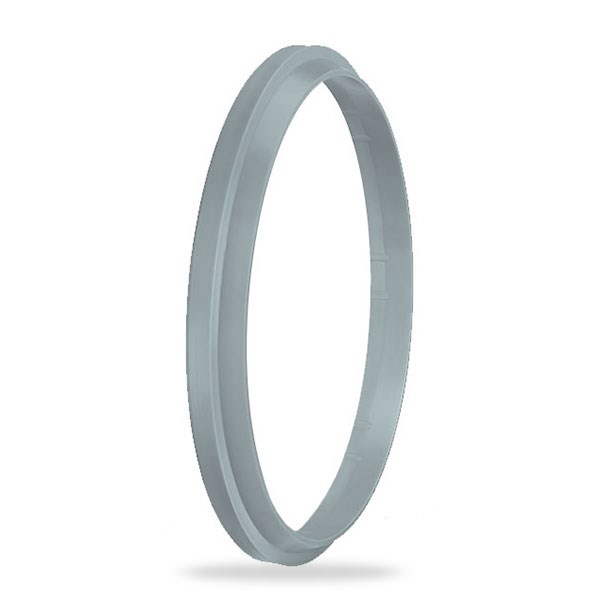

ALP A206-170/1: A206 profilli 170x182,2x12/7 ağır hizmet toz keçesi.
Ağır hizmet toz keçesi nerede kullanılır?
ağır hizmet toz keçesi olan A206-170/1, dışarıdaki toz, kir ve nemin silindire girmesini engeller. TPE malzemeden üretilen ağır hizmet kazıyıcı tip toz keçesidir. Özellikle açık alanda çalışan iş makinesi silindirleri için tasarlanmıştır; hafif hizmet silindirlerinde de kullanılabilir. İş makineleri, presler, tarım makineleri ve endüstriyel hidrolik silindirlerde kullanılır.
Sık sorulan sorular
Tablodaki ölçüler neyi gösterir?
Tabloya göre mil çapı Ød = 170 mm, kanal dibi çapı ØD1 = 182,2 mm, kapak ağız çapı ØD2 = 176 mm, keçe yüksekliği H = 12 mm, kanal genişliği B = 7,3 mm. Keçe seçiminde esas alınan, sızdırmazlığın yapılacağı yüzeyin çapıdır; kanal ölçüleri de keçe ile birebir uyumlu olmalıdır.
Malzemenin avantajı nedir?
170x182,2x12/7 ölçüsündeki bu ağır hizmet toz keçesi için kullanılan malzeme: TPE. TPE (termoplastik elastomer) esnek ve aşınmaya dayanıklıdır. Bu malzemeyle ürünün çalışma sıcaklığı -40/+120 °C.
A206-170/1 için yüzey kalitesi nasıl olmalı?
Tabloda dinamik yüzey için Ra ≤0.4 µm · Rmax ≤3.2 µm, kanal çapı için Ra ≤1.6 µm · Rmax ≤10.0 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16.0 µm değerleri verilir. Kanal dibi ve yan yüzeyler statik olduğu için daha kaba olabilir; asıl hassasiyet keçenin kaydığı yüzeydedir.
A206-170/1 montajında nelere dikkat edilir?
Toz keçesi silindir kapağının en dış kanalına, sıyırma dudağı dışarı bakacak şekilde yerleştirilir. Kapalı kanallarda keçe bükülerek yerleştirilir; dudağın kesilmemesi için mil ucunda pah olmalıdır. Kanal genişliği tabloya göre B = 7,3 mm’dir.
Kullanırken dikkat edilmesi gerekenler
- Çalışma sıcaklığı -40/+120 °C aralığının dışına çıkmamalıdır.
- Montajdan önce keçeyi ve yüzeyleri sistem yağıyla yağlayın.
- Keçeleri güneş ışığından, ozondan ve ısıdan uzak, serin bir yerde saklayın.
