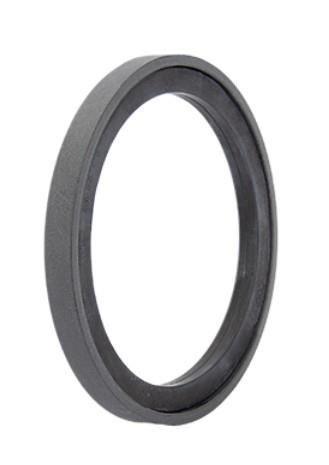

A308 170-150, 170x150x9 mm ölçülü ALP PTFE piston keçesi ürünüdür; malzemesi PTFE+KARBON / 80 NBR.
Hidrolik silindirlerin pistonunda kullanılan bu PTFE piston keçesi, pistonun iki tarafı arasındaki sızıntıyı önler. Düşük sürtünmeli karbon katkılı PTFE ring ile NBR kare ringden oluşur. Enerjilendirici olarak O-ring yerine kare ring kullanıldığı için ringin dönmesi ve ters montajı önlenir. İş makineleri, presler, tarım makineleri ve endüstriyel hidrolik silindirlerde kullanılır.
Tabloya göre silindir gömleği iç çapı ØD = 170 mm, piston kanal dibi çapı Ød = 150 mm, kanal genişliği B = 9 mm. Diğer harflerin yerleri teknik çizimde gösterilir.
170x150x9 ölçüsündeki bu PTFE piston keçesi için kullanılan malzeme: PTFE+KARBON / 80 NBR. 80 Shore A sertlik, keçenin basınç altındaki akma direncini etkiler. PTFE çok düşük sürtünme katsayısına sahiptir; yapışma-kayma (stick-slip) eğilimi düşüktür ve yüksek hızlarda çalışabilir; NBR (nitril kauçuk) mineral yağlarla uyumlu, esnek ve ekonomik bir elastomerdir. Bu malzemeyle ürünün çalışma sıcaklığı -30/+105°C.
Akma boşluğu (S), keçenin arkasındaki hareketli ve sabit parça arasındaki radyal açıklıktır; basınç yükseldikçe keçe bu boşluğa akmaya çalışır. A308 170-150 için keçe et kalınlığı (ØD − Ød) / 2 = 10 mm’dir. İzin verilen en büyük boşluk: 150 bar → 250; 7.5 bar → 0,40; 8 bar → 0,40 (diğer basınçlar tabloda).
Piston keçesinin iki yanında, pistonu gömlek içinde merkezleyen yataklama ringleri kullanılır. Aynı 170 mm silindir çapı için sitemizde A251-165/1, A255-165 yataklamaları bulunur.
