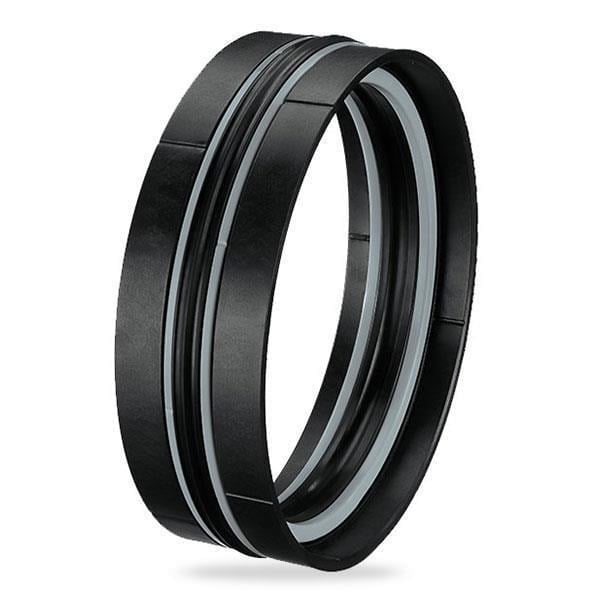

170x145x25,4 mm ölçüsündeki A105 170-145, A105 profilli 80 NBR/TPE/POM+CAM ELYAF kompakt set olarak hidrolik silindirlerde kullanılır.
A105 170-145 ne işe yarar?
170 mm silindir çapı için kompakt set olan A105 170-145, pistonun iki tarafı arasındaki sızıntıyı önler. NBR sızdırmazlık ringi, TPE ve cam elyaf katkılı POM ringlerden oluşan 5 parçalı kompakt piston setidir. 5 parçalı yapısı kolay montaj sağlar; destek ve yataklama ringleri sette bulunur. İş makineleri, presler, tarım makineleri ve endüstriyel hidrolik silindirlerde kullanılır.
Sık sorulan sorular
Tablodaki ölçüler neyi gösterir?
Tabloya göre silindir gömleği iç çapı ØD = 170 mm, piston kanal dibi çapı Ød = 145 mm, kanal genişliği B = 25,4 mm. Diğer harflerin yerleri teknik çizimde gösterilir.
A105 170-145 için yüzey kalitesi nasıl olmalı?
Bu üründe dinamik yüzey 170 mm çaplı silindir gömleğinin iç yüzeyidir. Tabloda dinamik yüzey için Ra ≤0.3 µm · Rmax ≤3.0 µm, kanal çapı için Ra ≤1.8 µm · Rmax ≤10.0 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16.0 µm değerleri verilir. Dinamik yüzey (keçenin kaydığı yüzey) çok kaba olursa keçe hızla aşınır, çok parlak olursa yağ filmi tutunamaz.
Kompakt set nasıl monte edilir?
Çok parçalı setlerde parçaların sırası ve yönü teknik çizime göre kontrol edilmelidir. Montaj öncesi tüm parçalar sistem yağıyla yağlanmalı, keskin kenarlardan korunmalıdır. Kanal genişliği tabloya göre B = 25,4 mm’dir.
Silindirde keçe düzeni nasıl olmalı?
Piston üzerinde keçe ile birlikte yataklama ringleri bulunur; yataklama metal-metal teması önler ve keçeyi yan yüklerden korur. Aynı 170 mm silindir çapı için sitemizde A255-165/2, A255-165/3 yataklamaları bulunur.
Kullanırken dikkat edilmesi gerekenler
- Çalışma sıcaklığı -30/+105 °C aralığının dışına çıkmamalıdır.
- Basınç sınırını (400 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
- Mineral yağ dışındaki akışkanlarda (su-glikol, ester, fosfat ester) malzeme uyumunu önceden kontrol edin.
- Montajdan önce keçeyi ve yüzeyleri sistem yağıyla yağlayın.
- Keçeleri güneş ışığından, ozondan ve ısıdan uzak, serin bir yerde saklayın.
