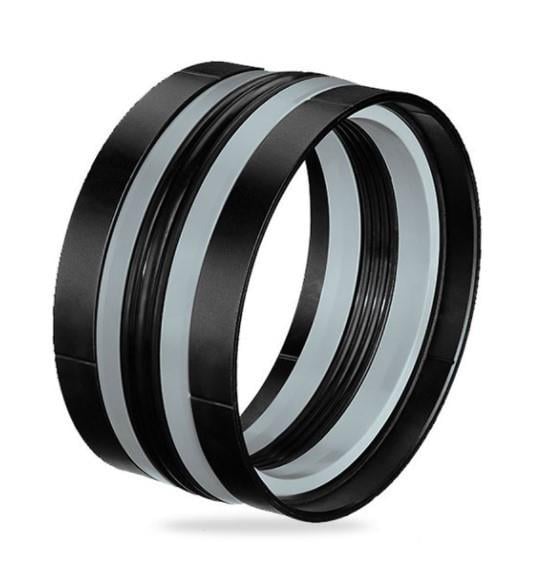

170x140x45 Kompakt Set (A109 170-140)

ALP A109 170-140: A109 profilli 170x140x45 ağır hizmet kompakt set. Çalışma basıncı 700 bar.

Ağır hizmet kompakt set nerede kullanılır?

A109 170-140, hidrolik silindirlerin pistonunda kullanılır ve pistonun iki tarafı arasındaki sızıntıyı önler. V formlu; 1 NBR ring, 2 TPE ring ve 2 cam elyaflı POM ringden oluşur. TPE destek ringleri sayesinde 0–700 bar aralığında akma boşluğu olmadan çalışabilen ağır hizmet piston keçesidir. Mobil ve sabit hidrolik sistemlerin silindirlerinde kullanılır.

Sık sorulan sorular

Tablodaki ölçüler neyi gösterir?

Tabloya göre silindir gömleği iç çapı ØD = 170 mm, piston kanal dibi çapı Ød = 140 mm, kanal genişliği B = 45 mm. Keçe seçiminde esas alınan, sızdırmazlığın yapılacağı yüzeyin çapıdır; kanal ölçüleri de keçe ile birebir uyumlu olmalıdır.

Mil ve kanal yüzey pürüzlülüğü ne olmalı?

A109 170-140 için keçenin kaydığı yüzey 170 mm gömlek iç çapıdır. Tabloda dinamik yüzey için Ra ≤0.4 µm · Rmax ≤4.0 µm, kanal çapı için Ra ≤1.6 µm · Rmax ≤6.3 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16.0 µm değerleri verilir. Kanal dibi ve yan yüzeyler statik olduğu için daha kaba olabilir; asıl hassasiyet keçenin kaydığı yüzeydedir.

A109 170-140 montajında nelere dikkat edilir?

Set parçaları teknik çizimdeki sıraya göre kanala yerleştirilir; destek ringleri basınç tarafının arkasına gelmelidir. Montaj öncesi tüm parçalar sistem yağıyla yağlanmalı, keskin kenarlardan korunmalıdır. Kanal genişliği tabloya göre B = 45 mm’dir.

A109 170-140 tek etkili mi çift etkili mi?

Çift etkili keçe, pistonun iki tarafından da gelen basınca karşı sızdırmazlık sağlar. Bu nedenle A109 170-140, iki yönde de basınçla çalışan çift etkili hidrolik silindirlerde tek keçe olarak kullanılabilir.

Kullanırken dikkat edilmesi gerekenler

• Ürünü -30/+105 °C sıcaklık aralığında kullanın.
• Çalışma basıncı sınırı (700 bar) aşılmamalıdır; basınç darbelerini de hesaba katın.
• Akışkan mineral yağ değilse keçe malzemesinin uyumunu doğrulayın.
• Keçeyi tornavida gibi sivri aletlerle kanala bastırmayın; dudak çizilirse sızdırır.
• Keçeleri güneş ışığından, ozondan ve ısıdan uzak, serin bir yerde saklayın.
