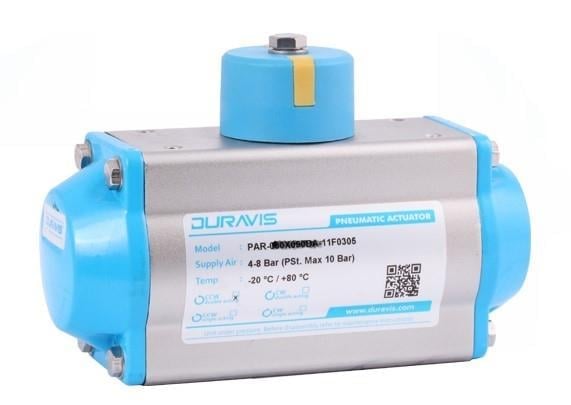

Vanaları uzaktan ve otomatik kumanda etmek için: Duravis PAR-088 çift etkili pnömatik aktüatör. 6 bar hava basıncında 110,1 Nm tork verir.
Teknik özellikler
| Çalışma tipi | Çift etkili (DA) |
|---|
| Aktüatör torku (6 bar) | 110,1 Nm |
|---|
| Mil karesi | 17 mm |
|---|
| Bağlantı flanşı | ISO 5211 F05/07 |
|---|
| Dönüş açısı | 90° (çeyrek tur) |
|---|
| Gövde | Alüminyum ekstrüzyon |
|---|
| Hava besleme | 4 – 8 bar |
|---|
| Çalışma sıcaklığı | −20 °C / +80 °C |
|---|
| Mekanik bağlantı | ISO 5211, NAMUR VDI/VDE 3845 |
|---|
| Tamir takımı | PAR-TMR-088-SET0 (NBR O-ring ve Delrin seti) |
|---|
Değerler Duravis ürün kataloğundan (s. 26) alınmıştır.
Nerelerde kullanılır?
Çeyrek tur dönen küresel vanaların, kelebek vanaların ve hava klapelerinin on-off ya da oransal kontrolünde kullanılır. Hava kesildiğinde vananın son konumunda kalması istenen hatlarda çift etkili aktüatör tercih edilir.
Sık sorulan sorular
Başka ölçüleri var mı?
Sitemizde bu serinin 12 farklı büyüklüğü bulunur: PAR-032, PAR-050, PAR-063, PAR-075, PAR-088, PAR-100, PAR-115, PAR-125, PAR-145, PAR-160, PAR-190, PAR-210. Ürün sayfasının altındaki listeden diğer ölçüleri doğrudan sepete ekleyebilirsiniz.
Hangi vanalara takılır?
Vana bağlantısı ISO 5211 F05/07 flanşlı ve 17 mm mil karelidir; aynı standartta tepe flanşı olan küresel ve kelebek vanalara takılır. Hava girişi NAMUR (VDI/VDE 3845) standardındadır, bu yüzden NAMUR valf doğrudan aktüatörün üzerine bağlanabilir.
Hava kesilince vana ne olur?
Çift etkili aktüatör hem açmayı hem kapamayı havayla yapar; hava kesilirse vana son konumunda kalır. Hava kesildiğinde vananın kendiliğinden kapanması gerekiyorsa aynı büyüklüğün tek etkili versiyonu PAR-088X090SR-17F0507 koduyla katalogda yer alır.
Hava kaçırırsa ne yapılır?
Bu büyüklük için NBR O-ring ve Delrin setinden oluşan tamir takımı katalogda PAR-TMR-088-SET0 koduyla yer alır. O-ringler yenilenerek hava kaçağı giderilebilir; söküm öncesi hava beslemesi kesilmelidir.
Kullanırken dikkat edilmesi gerekenler
- Aktüatörü kuru ve filtrelenmiş, 4 – 8 bar basınçlı havayla besleyin.
- Aktüatörü, vananın açma torkuna emniyet payı ekleyerek seçin.
- Mil kare ölçüsü uymuyorsa uygun adaptör kullanın; zorlayarak takmayın.
- Bakım öncesi hava beslemesini kesin ve aktüatördeki basıncı boşaltın.
