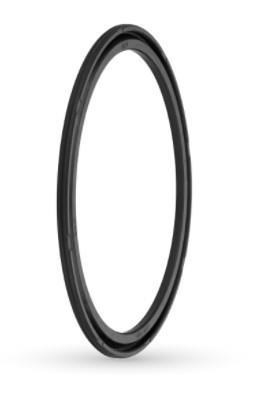

16x9x2 Pnömatik Piston Keçesi (A803-016)

ALP A803-016: A803 profilli 16x9x2 pnömatik piston keçesi. Çalışma basıncı 12 bar.

Pnömatik piston keçesi ne için kullanılır?

16 mm silindir çapı için pnömatik piston keçesi olan A803-016, pistonun iki tarafı arasındaki sızıntıyı önler. Özellikle kısa stroklu pnömatik silindirler için tasarlanmış NBR piston keçesidir. Hava ile çalışan silindir ve aktüatörlerde kullanılır.

Sık sorulan sorular

16x9x2 ölçüsü nasıl okunur?

Tabloya göre silindir gömleği iç çapı ØD = 16 mm, piston kanal dibi çapı Ød = 9 mm, keçe yüksekliği b = 2 mm, kanal genişliği B = 2,5 mm. Mevcut bir silindirde keçe değiştirirken eski keçeyi değil, mil ve kanal ölçülerini ölçmek daha güvenilirdir.

A803-016 hangi şartlarda çalışır?

16x9x2 ölçüsündeki bu keçede tabloya göre çalışma basıncı 12 bar, çalışma sıcaklığı -30/+105 °C, kayma hızı en fazla 1 m/s; akışkan tipi: şartlandırılmış hava. Sınır değerler tek tek verilir; uygulamada basınç darbeleri ve sıcaklık artışı da hesaba katılmalıdır.

70 NBR ne demek?

Malzeme tabloda 70 NBR olarak verilmiştir. Baştaki 70, Shore A ölçeğinde sertliği gösterir; değer büyüdükçe malzeme sertleşir. NBR (nitril kauçuk) mineral yağlarla uyumlu, esnek ve ekonomik bir elastomerdir. Bu malzemeyle ürünün çalışma sıcaklığı -30/+105 °C.

A803-016 montajında nelere dikkat edilir?

Keçe ve kanal montajdan önce temizlenmeli ve yağlanmalıdır. Keskin kenarlara karşı montaj pahı veya kovan kullanılmalıdır. Kanal genişliği tabloya göre B = 2,5 mm’dir.

Kullanırken dikkat edilmesi gerekenler

• Çalışma sıcaklığı -30/+105 °C aralığının dışına çıkmamalıdır.
• Basınç sınırını (12 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
• Keçeyi takmadan önce kanalı ve mili çapak ve talaştan temizleyin.
• Silindir sökülüp takıldığında keçeleri yenilemek sızıntı riskini azaltır.
