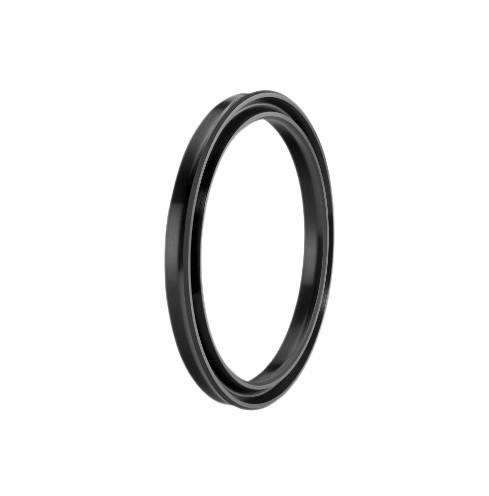

ALP A102-016/4: A102 profilli 16x6x8 piston nutringi. Çalışma basıncı 160 bar.
Piston nutringi nerede kullanılır?
A102-016/4, hidrolik silindirlerin pistonunda kullanılır ve pistonun iki tarafı arasındaki sızıntıyı önler. Dış sızdırmazlık dudağı daha kısa tasarlanmış tek parçalı nutringdir; yalnızca piston uygulamaları içindir. NBR ve PU olarak iki malzemede üretilir; PU seçeneği daha yüksek basınca çıkar. Silindir imalatı ve bakım-onarımında yaygın olarak kullanılır.
Sık sorulan sorular
Tablodaki ölçüler neyi gösterir?
Tabloya göre silindir gömleği iç çapı ØD = 16 mm, piston kanal dibi çapı Ød = 6 mm, keçe yüksekliği b = 8 mm, kanal genişliği B = 9 mm, montaj pahı uzunluğu C = 4,5 mm. Diğer harflerin yerleri teknik çizimde gösterilir.
Mil ve kanal yüzey pürüzlülüğü ne olmalı?
A102-016/4 için keçenin kaydığı yüzey 16 mm gömlek iç çapıdır. Tabloda dinamik yüzey için Ra ≤0.3 µm · Rmax ≤3.0 µm, kanal çapı için Ra ≤1.8 µm · Rmax ≤10.0 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16.0 µm değerleri verilir. Ra ortalama pürüzlülüğü, Rmax en büyük tepe-çukur farkını gösterir; ikisi de sağlanmalıdır.
A102-016/4 için izin verilen boşluk ne kadar?
Akma boşluğu (S), keçenin arkasındaki hareketli ve sabit parça arasındaki radyal açıklıktır; basınç yükseldikçe keçe bu boşluğa akmaya çalışır. A102-016/4 için keçe et kalınlığı (ØD − Ød) / 2 = 5 mm’dir. İzin verilen en büyük boşluk: 50 bar: 0,40 · 100 bar: 0,20 · 160 bar: 0,10.
A102 ile diğer profiller arasındaki fark nedir?
Dış sızdırmazlık dudağı daha kısa tasarlanmış tek parçalı nutringdir; yalnızca piston uygulamaları içindir. NBR ve PU olarak iki malzemede üretilir; PU seçeneği daha yüksek basınca çıkar. Aynı profilde bu ölçüye en yakın A102-016/2 PU (16x6x7,5) ve A102-016/4 PU (16x6x8) ürünleri de bulunur.
Kullanırken dikkat edilmesi gerekenler
- Ürünü -30/+105 °C sıcaklık aralığında kullanın.
- Çalışma basıncı sınırı (160 bar) aşılmamalıdır; basınç darbelerini de hesaba katın.
- Akışkan mineral yağ değilse keçe malzemesinin uyumunu doğrulayın.
- Montajda keskin kenar, diş ve kanal ağızlarına karşı keçeyi koruyun; gerekirse montaj kovanı kullanın.
- Mil yüzeyinde çizik veya korozyon varsa yeni keçe kısa sürede hasar görür; önce yüzeyi onarın.
