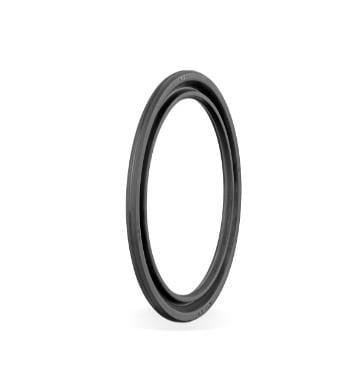

16x25x3 (A856-016)

16x25x3 mm ölçüsündeki A856-016, A856 profilli 80 NBR pnömatik boğaz keçesi olarak pnömatik silindirlerde kullanılır.

Pnömatik boğaz keçesi ne için kullanılır?

Pnömatik silindirlerin boğaz (piston kolu) bölümünde kullanılan bu pnömatik boğaz keçesi, havanın dışarı kaçmasını önler. Kompakt tasarımlı NBR pnömatik boğaz keçesidir. Kısa boğaz takozlarında kullanılabilir; pnömatik valflerde de kullanılır. Hava ile çalışan silindir ve aktüatörlerde kullanılır.

Sık sorulan sorular

A856-016 hangi mil / silindir çapına uyar?

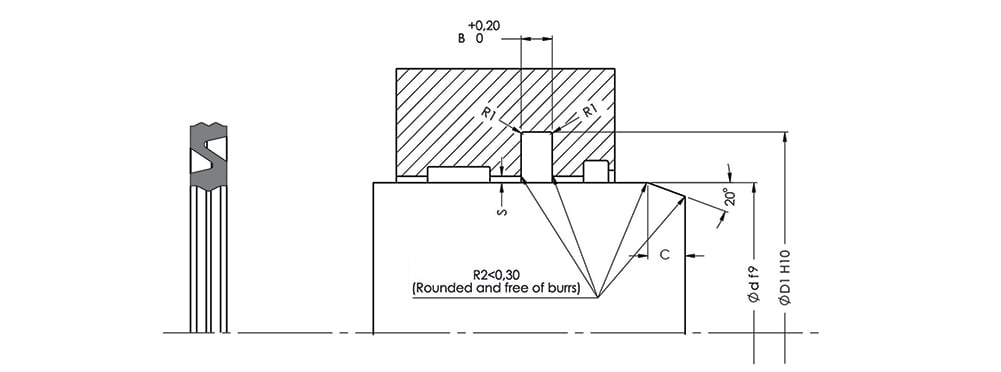

Tabloya göre mil (piston kolu) çapı Ød = 16 mm, kanal dibi çapı ØD = 25 mm, kanal genişliği B = 3 mm. Diğer harflerin yerleri teknik çizimde gösterilir.

A856-016 hangi şartlarda çalışır?

A856-016 için tabloya göre çalışma basıncı 12 bar, çalışma sıcaklığı -30/+105 °C, kayma hızı en fazla 1 m/s; akışkan tipi: şartlandırılmış Hava. Sınır değerler tek tek verilir; uygulamada basınç darbeleri ve sıcaklık artışı da hesaba katılmalıdır.

A856-016 için yüzey kalitesi nasıl olmalı?

Bu üründe keçenin kaydığı dinamik yüzey 16 mm çaplı mildir. Tabloda dinamik yüzey için Ra ≤0.4 µm, kanal çapı için Ra ≤10 µm değerleri verilir. Kanal dibi ve yan yüzeyler statik olduğu için daha kaba olabilir; asıl hassasiyet keçenin kaydığı yüzeydedir.

A856 profilinin özelliği nedir?

Kompakt tasarımlı NBR pnömatik boğaz keçesidir. Kısa boğaz takozlarında kullanılabilir; pnömatik valflerde de kullanılır. Aynı profilde bu ölçüye en yakın A856-015 (15x22x2,5) ve A856-020 (20x29x3) ürünleri de bulunur.

Kullanırken dikkat edilmesi gerekenler

• Çalışma sıcaklığı -30/+105 °C aralığının dışına çıkmamalıdır.
• Basınç sınırını (12 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
• Montajdan önce keçeyi pnömatiğe uygun gresle yağlayın.
• Silindir sökülüp takıldığında keçeleri yenilemek sızıntı riskini azaltır.
