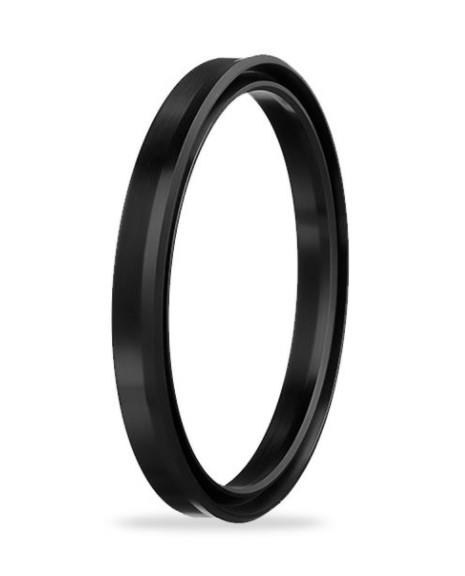

16x23x5,5 mm ölçüsündeki A151-016/3, A151 profilli 90 NBR veya 92 PU boğaz nutringi olarak hidrolik silindirlerde kullanılır.
Boğaz nutringi nerede kullanılır?
A151-016/3, hidrolik silindirlerin boğaz (piston kolu) bölümünde kullanılır ve yağın dışarı kaçmasını önler. İç sızdırmazlık dudağı daha kısa tasarlanmış tek parçalı nutringdir; yalnızca boğaz (mil) uygulamaları içindir. NBR ve PU olarak iki malzemede üretilir; PU seçeneği daha yüksek basınca çıkar. Silindir imalatı ve bakım-onarımında yaygın olarak kullanılır.
Sık sorulan sorular
A151-016/3 için yüzey kalitesi nasıl olmalı?
Bu üründe keçenin kaydığı dinamik yüzey 16 mm çaplı mildir. Tabloda dinamik yüzey için Ra ≤0.3 µm · Rmax ≤3.0 µm, kanal çapı için Ra ≤1.8 µm · Rmax ≤10.0 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16.0 µm değerleri verilir. Kanal dibi ve yan yüzeyler statik olduğu için daha kaba olabilir; asıl hassasiyet keçenin kaydığı yüzeydedir.
Basınca göre izin verilen boşluk nedir?
Basınç altında keçe malzemesi metal parçalar arasındaki boşluğa sıkışabilir (ekstrüzyon); bu yüzden boşluk basınca göre sınırlanır. A151-016/3 için keçe et kalınlığı (ØD − Ød) / 2 = 3,5 mm’dir. İzin verilen en büyük boşluk: 50 bar: 0,40 · 100 bar: 0,20 · 160 bar: 0,10; 150 bar: 0,30 · 250 bar: 0,20 · 400 bar: 0,15.
Boğaz nutringi nasıl monte edilir?
Montajda dudakların yönü önemlidir: açık taraf her zaman basınçlı yağa bakmalıdır. Kapalı kanallarda keçe böbrek şeklinde bükülerek kanala alınır; keskin kenar ve dişlere temas etmemesi için mil ucunda montaj pahı bulunmalıdır. Bu ölçü için montaj pahı uzunluğu en az C = 3,5 mm, kanal genişliği B = 6,5 mm olmalıdır.
NBR mi PU mu seçilmeli?
A151 profili iki malzemede üretilir. Tabloya göre çalışma basıncı NBR: 160 bar, PU: 400 bar. Ürün adında malzeme belirtilmediği için siparişte NBR / PU tercihini belirtin. Yüksek basınç ve aşınmanın olduğu yerlerde PU, düşük-orta basınçlı ve esneklik gereken yerlerde NBR tercih edilir.
Kullanırken dikkat edilmesi gerekenler
- Çalışma sıcaklığı NBR için -30/+105 °C, PU için -40/+100 °C aralığının dışına çıkmamalıdır.
- Basınç sınırını (NBR için 160 bar, PU için 400 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
- Mineral yağ dışındaki akışkanlarda (su-glikol, ester, fosfat ester) malzeme uyumunu önceden kontrol edin.
- Montajdan önce keçeyi ve yüzeyleri sistem yağıyla yağlayın.
- Mil yüzeyinde çizik veya korozyon varsa yeni keçe kısa sürede hasar görür; önce yüzeyi onarın.
