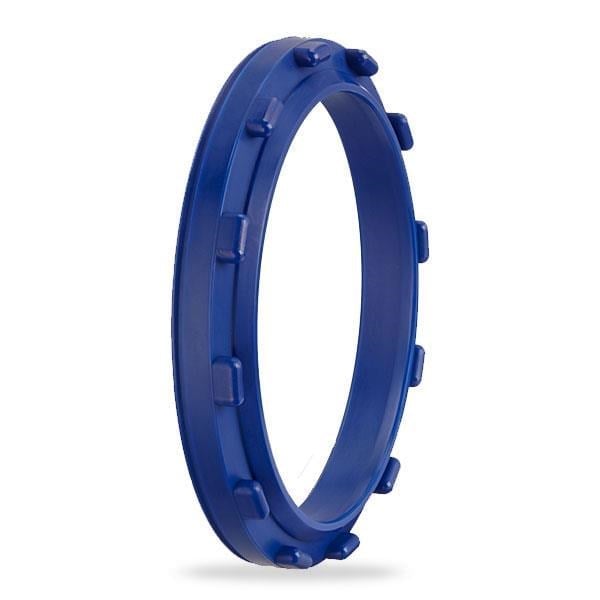

16x22x5,5/4,5 (A855-016/1 PU)

ALP A855-016/1 PU: A855 profilli 16x22x5,5/4,5 pnömatik yastıklama keçesi. Çalışma basıncı 16 bar.

Pnömatik yastıklama keçesi ne için kullanılır?

A855-016/1 PU, pnömatik silindirlerde yastıklama bölümünde kullanılır; piston strok sonuna yaklaşırken silindiri yavaşlatarak darbeyi azaltır. Standart olarak PU, ayrıca NBR seçeneğiyle üretilir. Hava ile çalışan silindir ve aktüatörlerde kullanılır.

Sık sorulan sorular

Pnömatik yastıklama keçesi kaç bar basınca dayanır?

A855-016/1 PU için tabloya göre çalışma basıncı 16 bar, çalışma sıcaklığı -30/+80 °C, kayma hızı en fazla 1 m/s; akışkan tipi: şartlandırılmamış Hava. Bu değerler üst sınırdır; basınç, sıcaklık ve hız aynı anda sınırlara yaklaşıyorsa daha yüksek sınıflı bir profil düşünülmelidir.

Malzemenin avantajı nedir?

Malzeme tabloda 92 PU olarak verilmiştir. Baştaki 92, Shore A ölçeğinde sertliği gösterir; değer büyüdükçe malzeme sertleşir. PU (poliüretan) aşınma ve yırtılmaya karşı çok dayanıklıdır; boşluğa akmaya (ekstrüzyona) direnci yüksektir ve yüksek basınca uygundur. Bu malzemeyle ürünün çalışma sıcaklığı -30/+80 °C.

A855-016/1 PU için yüzey kalitesi nasıl olmalı?

Bu üründe keçenin kaydığı dinamik yüzey 16 mm çaplı mildir. Tabloda çalışan yüzey için Ra ≤4 µm, kanal çapı için Ra ≤10 µm, yan yüzeyler için Ra ≤15 µm değerleri verilir. Dinamik yüzey (keçenin kaydığı yüzey) çok kaba olursa keçe hızla aşınır, çok parlak olursa yağ filmi tutunamaz.

Pnömatik yastıklama keçesi nasıl monte edilir?

Keçe ve kanal montajdan önce temizlenmeli ve yağlanmalıdır. Keskin kenarlara karşı montaj pahı veya kovan kullanılmalıdır. Kanal genişliği tabloya göre B = 5,2 mm’dir.

Kullanırken dikkat edilmesi gerekenler

• Çalışma sıcaklığı -30/+80 °C aralığının dışına çıkmamalıdır.
• Basınç sınırını (16 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
• Keçeyi takmadan önce kanalı ve mili çapak ve talaştan temizleyin.
• Mil yüzeyinde çizik veya korozyon varsa yeni keçe kısa sürede hasar görür; önce yüzeyi onarın.
