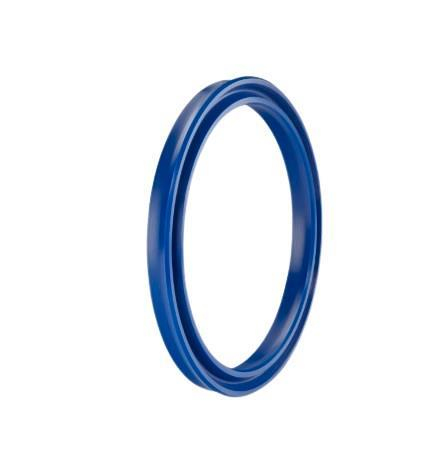

A102-016/5 PU, 16x10x4,5 mm ölçülü ALP piston nutringi ürünüdür; malzemesi 92 PU.
Piston nutringi ne için kullanılır?
Hidrolik silindirlerin pistonunda kullanılan bu piston nutringi, pistonun iki tarafı arasındaki sızıntıyı önler. Dış sızdırmazlık dudağı daha kısa tasarlanmış tek parçalı nutringdir; yalnızca piston uygulamaları içindir. NBR ve PU olarak iki malzemede üretilir; PU seçeneği daha yüksek basınca çıkar. İş makineleri, presler, tarım makineleri ve endüstriyel hidrolik silindirlerde kullanılır.
Sık sorulan sorular
Tablodaki ölçüler neyi gösterir?
Tabloya göre silindir gömleği iç çapı ØD = 16 mm, piston kanal dibi çapı Ød = 10 mm, keçe yüksekliği b = 4,5 mm, kanal genişliği B = 5 mm, montaj pahı uzunluğu C = 3 mm. Diğer harflerin yerleri teknik çizimde gösterilir.
Yüzey pürüzlülüğü neden önemlidir?
A102-016/5 PU için keçenin kaydığı yüzey 16 mm gömlek iç çapıdır. Tabloda dinamik yüzey için Ra ≤0.3 µm · Rmax ≤3.0 µm, kanal çapı için Ra ≤1.8 µm · Rmax ≤10.0 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16.0 µm değerleri verilir. Dinamik yüzey (keçenin kaydığı yüzey) çok kaba olursa keçe hızla aşınır, çok parlak olursa yağ filmi tutunamaz.
Piston nutringi nasıl monte edilir?
Keçe, sızdırmazlık dudakları basınç tarafına bakacak şekilde kanala yerleştirilir. Keçe ve yüzeyler montajdan önce sistemde kullanılan yağla yağlanmalıdır. Bu ölçü için montaj pahı uzunluğu en az C = 3 mm, kanal genişliği B = 5 mm olmalıdır.
Silindirde keçe düzeni nasıl olmalı?
Piston keçesinin iki yanında, pistonu gömlek içinde merkezleyen yataklama ringleri kullanılır.
Kullanırken dikkat edilmesi gerekenler
- Ürünü -40/+100 °C sıcaklık aralığında kullanın.
- Çalışma basıncı sınırı (400 bar) aşılmamalıdır; basınç darbelerini de hesaba katın.
- Akışkan mineral yağ değilse keçe malzemesinin uyumunu doğrulayın.
- Keçeyi tornavida gibi sivri aletlerle kanala bastırmayın; dudak çizilirse sızdırır.
- Keçeleri güneş ışığından, ozondan ve ısıdan uzak, serin bir yerde saklayın.
