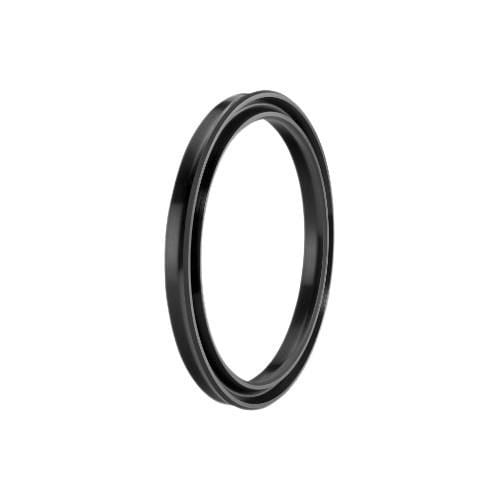

16x10x4 mm ölçüsündeki A102-016, A102 profilli 90 NBR piston nutringi olarak hidrolik silindirlerde kullanılır.
A102-016 ne işe yarar?
16 mm silindir çapı için piston nutringi olan A102-016, pistonun iki tarafı arasındaki sızıntıyı önler. Dış sızdırmazlık dudağı daha kısa tasarlanmış tek parçalı nutringdir; yalnızca piston uygulamaları içindir. NBR ve PU olarak iki malzemede üretilir; PU seçeneği daha yüksek basınca çıkar. Silindir imalatı ve bakım-onarımında yaygın olarak kullanılır.
Sık sorulan sorular
16x10x4 ölçüsü nasıl okunur?
Tabloya göre silindir gömleği iç çapı ØD = 16 mm, piston kanal dibi çapı Ød = 10 mm, keçe yüksekliği b = 4 mm, kanal genişliği B = 4,5 mm, montaj pahı uzunluğu C = 3 mm. Keçe seçiminde esas alınan, sızdırmazlığın yapılacağı yüzeyin çapıdır; kanal ölçüleri de keçe ile birebir uyumlu olmalıdır.
Çalışma basıncı ve sıcaklığı nedir?
A102 profilinde tabloya göre çalışma basıncı 160 bar, çalışma sıcaklığı -30/+105 °C, kayma hızı en fazla 0.5 m/s; akışkan tipi: mineral Yağlar. Bu değerler üst sınırdır; basınç, sıcaklık ve hız aynı anda sınırlara yaklaşıyorsa daha yüksek sınıflı bir profil düşünülmelidir.
A102-016 için izin verilen boşluk ne kadar?
Basınç altında keçe malzemesi metal parçalar arasındaki boşluğa sıkışabilir (ekstrüzyon); bu yüzden boşluk basınca göre sınırlanır. A102-016 için keçe et kalınlığı (ØD − Ød) / 2 = 3 mm’dir. İzin verilen en büyük boşluk: 50 bar: 0,40 · 100 bar: 0,20 · 160 bar: 0,10.
A102-016 montajında nelere dikkat edilir?
Montajda dudakların yönü önemlidir: açık taraf her zaman basınçlı yağa bakmalıdır. Piston keçesi kanala aşırı gerilmeden geçirilmeli, gerekirse montaj kovanı kullanılmalıdır. Bu ölçü için montaj pahı uzunluğu en az C = 3 mm, kanal genişliği B = 4,5 mm olmalıdır.
Kullanırken dikkat edilmesi gerekenler
- Çalışma sıcaklığı -30/+105 °C aralığının dışına çıkmamalıdır.
- Basınç sınırını (160 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
- Mineral yağ dışındaki akışkanlarda (su-glikol, ester, fosfat ester) malzeme uyumunu önceden kontrol edin.
- Keçeyi takmadan önce kanalı ve mili çapak ve talaştan temizleyin.
- Silindir sökülüp takıldığında keçeleri yenilemek sızıntı riskini azaltır.
