160x50 Silindir Piston (GDC-P-160x50)

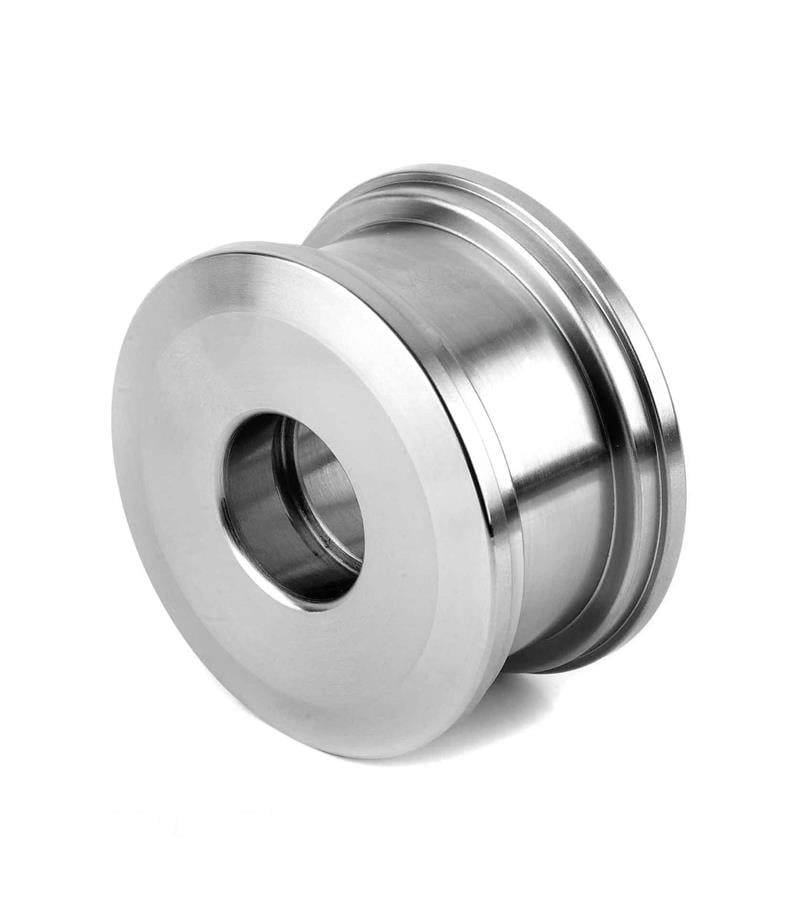

160 mm çaplı GDC-P-160x50, düz tip silindir pistonu olarak silindir borusunu iki odaya ayırır ve yağ basıncını rota aktarır. Bu çaptaki silindir 200 bar'da yaklaşık 402,1 kN itme kuvveti üretir.

160x50 düz tip silindir pistonu nerede kullanılır?

Hidrolik silindirin içinde, rotun ucunda çalışan pistondur; silindir borusunu iki odaya ayırır ve basınçlı yağın kuvvetini rota aktarır. Silindir imalatında, tamirinde ve keçe yenilemede kullanılır.

Sık sorulan sorular

Pistonda hangi sızdırmazlık elemanları kullanılır?

Tabloya göre bu pistonda kompakt set (160x143x26,5x7,20), O-ring (50x4) kullanılır. Kompakt set, pistonun iki yönünde de sızdırmazlığı sağlayan; keçe, gerdirme ve destek/kılavuz halkalarından oluşan hazır piston keçe takımıdır. O-ring, parçanın rot veya boruyla temas ettiği yüzeyde statik sızdırmazlığı sağlar. İlgili keçe takımı (GDC-P-160x50K) ayrıca satılmaktadır.

GDC-P-160x50 ölçüleri nelerdir?

Katalog ölçü tablosuna göre D = 160 mm, D1 = 50 mm, L = 60 mm olarak verilmiştir. Harflerin parça üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.

Silindirin hızı nasıl hesaplanır?

Rotun çıkış hızı, debinin piston alanına bölünmesiyle bulunur. 160 mm çaplı silindire 20 l/dk yağ verildiğinde rot yaklaşık 17 mm/s hızla çıkar; 50 l/dk'da bu değer yaklaşık 41 mm/s'ye yükselir.

Piston keçesi kaçırdığını nasıl anlarım?

Piston keçesi kaçırdığında yağ dışarı sızmaz, silindirin iki odası arasında geçer. Belirtileri: silindirin yük altında kendiliğinden kayması, hızın düşmesi ve kuvvetin azalmasıdır. Bir odaya basınç verip diğer portu açarak yağ gelip gelmediğine bakmak basit bir kontroldür.

Kullanırken dikkat edilmesi gerekenler

• Pistonu boruya sokarken boru ağzının pahlı ve yağlı olduğundan emin olun; keskin kenar keçeyi keser.
• Rot ile piston arasındaki O-ringi her sökümde yenileyin.
• Vidalı pistonu gevşemeye karşı emniyete alın.
