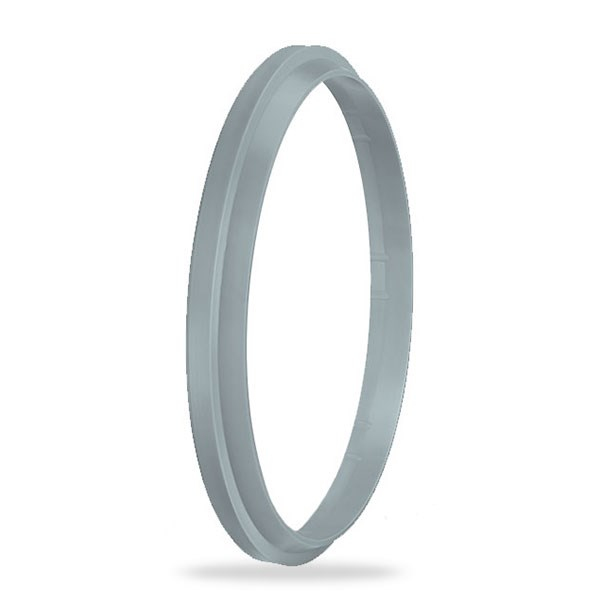

ALP A206-160/5: A206 profilli 160x174,4x10/5,5 ağır hizmet toz keçesi.
Ağır hizmet toz keçesi ne için kullanılır?
Hidrolik silindirlerin kapağında, mil girişinde kullanılan bu ağır hizmet toz keçesi, dışarıdaki toz, kir ve nemin silindire girmesini engeller. TPE malzemeden üretilen ağır hizmet kazıyıcı tip toz keçesidir. Özellikle açık alanda çalışan iş makinesi silindirleri için tasarlanmıştır; hafif hizmet silindirlerinde de kullanılabilir. Mobil ve sabit hidrolik sistemlerin silindirlerinde kullanılır.
Sık sorulan sorular
Tablodaki ölçüler neyi gösterir?
Tabloya göre mil çapı Ød = 160 mm, kanal dibi çapı ØD1 = 174,4 mm, kapak ağız çapı ØD2 = 167,1 mm, keçe yüksekliği H = 10 mm, kanal genişliği B = 5,8 mm. Diğer harflerin yerleri teknik çizimde gösterilir.
A206-160/5 hangi şartlarda çalışır?
160x174,4x10/5,5 ölçüsündeki bu keçede tabloya göre çalışma sıcaklığı -40/+120 °C, kayma hızı en fazla 1.00 m/s. Sınır değerler tek tek verilir; uygulamada basınç darbeleri ve sıcaklık artışı da hesaba katılmalıdır.
Mil ve kanal yüzey pürüzlülüğü ne olmalı?
Tabloda dinamik yüzey için Ra ≤0.4 µm · Rmax ≤3.2 µm, kanal çapı için Ra ≤1.6 µm · Rmax ≤10.0 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16.0 µm değerleri verilir. Kanal dibi ve yan yüzeyler statik olduğu için daha kaba olabilir; asıl hassasiyet keçenin kaydığı yüzeydedir.
Silindirde keçe düzeni nasıl olmalı?
Toz keçesi kapağın en dışına takılır ve arkasındaki boğaz keçesini kirden korur. Aynı 160 mm mil çapı için sitemizde A152-160/2 PU, A154-160/1 PU gibi boğaz keçeleri bulunur.
Kullanırken dikkat edilmesi gerekenler
- Ürünü -40/+120 °C sıcaklık aralığında kullanın.
- Montajda keskin kenar, diş ve kanal ağızlarına karşı keçeyi koruyun; gerekirse montaj kovanı kullanın.
- Mil yüzeyinde çizik veya korozyon varsa yeni keçe kısa sürede hasar görür; önce yüzeyi onarın.
