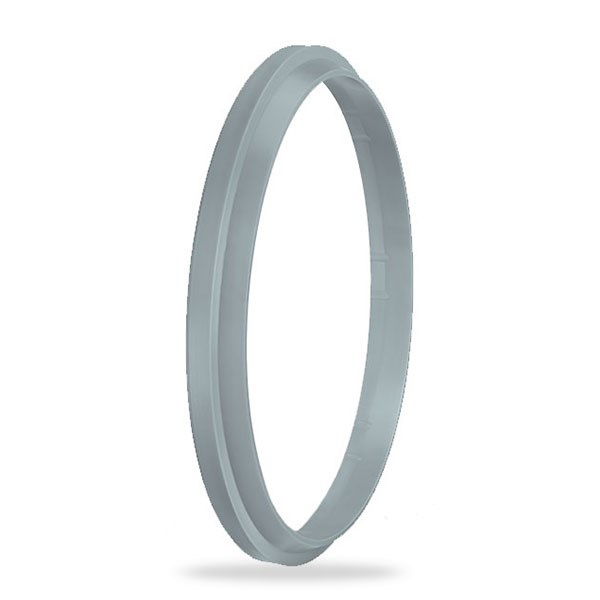

160x172x7/5 mm ölçüsündeki A206-160/3, A206 profilli TPE ağır hizmet toz keçesi olarak hidrolik silindirlerde kullanılır.
Ağır hizmet toz keçesi ne için kullanılır?
A206-160/3, hidrolik silindirlerin kapağında, mil girişinde kullanılır ve dışarıdaki toz, kir ve nemin silindire girmesini engeller. TPE malzemeden üretilen ağır hizmet kazıyıcı tip toz keçesidir. Özellikle açık alanda çalışan iş makinesi silindirleri için tasarlanmıştır; hafif hizmet silindirlerinde de kullanılabilir. Mobil ve sabit hidrolik sistemlerin silindirlerinde kullanılır.
Sık sorulan sorular
160x172x7/5 ölçüsü nasıl okunur?
Tabloya göre mil çapı Ød = 160 mm, kanal dibi çapı ØD1 = 172 mm, kapak ağız çapı ØD2 = 166 mm, keçe yüksekliği H = 7 mm, kanal genişliği B = 5,3 mm. Keçe seçiminde esas alınan, sızdırmazlığın yapılacağı yüzeyin çapıdır; kanal ölçüleri de keçe ile birebir uyumlu olmalıdır.
A206-160/3 hangi şartlarda çalışır?
A206 profilinde tabloya göre çalışma sıcaklığı -40/+120 °C, kayma hızı en fazla 1.00 m/s. Sınır değerler tek tek verilir; uygulamada basınç darbeleri ve sıcaklık artışı da hesaba katılmalıdır.
Mil ve kanal yüzey pürüzlülüğü ne olmalı?
Tabloda dinamik yüzey için Ra ≤0.4 µm · Rmax ≤3.2 µm, kanal çapı için Ra ≤1.6 µm · Rmax ≤10.0 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16.0 µm değerleri verilir. Ra ortalama pürüzlülüğü, Rmax en büyük tepe-çukur farkını gösterir; ikisi de sağlanmalıdır.
Ağır hizmet toz keçesi nasıl monte edilir?
Toz keçesi dudağı dışarıya, kirli tarafa bakacak şekilde takılır. Kapalı kanallarda keçe bükülerek yerleştirilir; dudağın kesilmemesi için mil ucunda pah olmalıdır. Kanal genişliği tabloya göre B = 5,3 mm’dir.
Kullanırken dikkat edilmesi gerekenler
- Ürünü -40/+120 °C sıcaklık aralığında kullanın.
- Keçeyi tornavida gibi sivri aletlerle kanala bastırmayın; dudak çizilirse sızdırır.
- Silindir sökülüp takıldığında keçeleri yenilemek sızıntı riskini azaltır.
