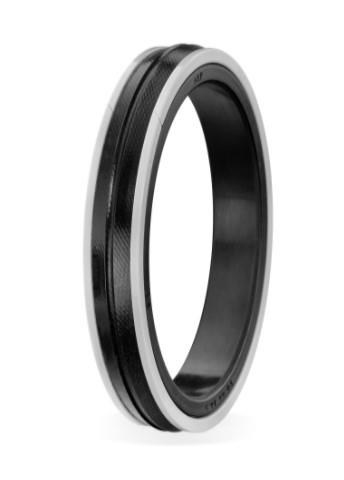

160x145x16 Nbr Piston Keçesi (A112 160-145)

ALP A112 160-145: A112 profilli 160x145x16 bezli piston keçesi. Çalışma basıncı 500 bar.

Bezli piston keçesi ne için kullanılır?

Hidrolik silindirlerin pistonunda kullanılan bu bezli piston keçesi, pistonun iki tarafı arasındaki sızıntıyı önler. İki POM destek ringi ve dinamik yüzeyi bezle güçlendirilmiş bir NBR ringden oluşan 3 parçalı settir. Bez takviyesi mekanik dayanımı ve sürtünme özelliklerini iyileştirir. Mobil ve sabit hidrolik sistemlerin silindirlerinde kullanılır.

Sık sorulan sorular

Tablodaki ölçüler neyi gösterir?

Tabloya göre silindir gömleği iç çapı ØD = 160 mm, piston kanal dibi çapı Ød = 145 mm, kanal genişliği B = 16 mm. Keçe seçiminde esas alınan, sızdırmazlığın yapılacağı yüzeyin çapıdır; kanal ölçüleri de keçe ile birebir uyumlu olmalıdır.

Mil ve kanal yüzey pürüzlülüğü ne olmalı?

A112 160-145 için keçenin kaydığı yüzey 160 mm gömlek iç çapıdır. Tabloda dinamik yüzey için Ra ≤0.4 µm · Rmax ≤3.2 µm, kanal çapı için Ra ≤1.6 µm · Rmax ≤6.3 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16.0 µm değerleri verilir. Kanal dibi ve yan yüzeyler statik olduğu için daha kaba olabilir; asıl hassasiyet keçenin kaydığı yüzeydedir.

Silindirde keçe düzeni nasıl olmalı?

Piston keçesinin iki yanında, pistonu gömlek içinde merkezleyen yataklama ringleri kullanılır. Aynı 160 mm silindir çapı için sitemizde A256-155/1, A251-155/2 yataklamaları bulunur.

A112 profilinin özelliği nedir?

İki POM destek ringi ve dinamik yüzeyi bezle güçlendirilmiş bir NBR ringden oluşan 3 parçalı settir. Bez takviyesi mekanik dayanımı ve sürtünme özelliklerini iyileştirir. Madencilik ekipmanları, metal endüstrisi ve iş makinelerinde yaygındır. Aynı profilde bu ölçüye en yakın A112 140-125 (140x125x15,9) ve A112 180-163 (180x163x20) ürünleri de bulunur.

Kullanırken dikkat edilmesi gerekenler

• Ürünü -30/+105°C sıcaklık aralığında kullanın.
• Çalışma basıncı sınırı (500 bar) aşılmamalıdır; basınç darbelerini de hesaba katın.
• Akışkan mineral yağ değilse keçe malzemesinin uyumunu doğrulayın.
• Montajda keskin kenar, diş ve kanal ağızlarına karşı keçeyi koruyun; gerekirse montaj kovanı kullanın.
• Silindir sökülüp takıldığında keçeleri yenilemek sızıntı riskini azaltır.
