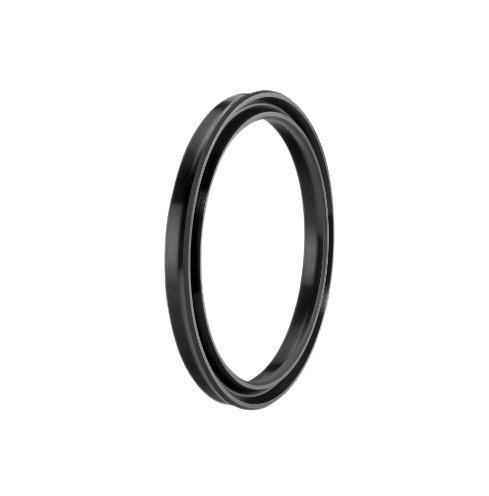

160x145x10 mm ölçüsündeki A102-160/1, A102 profilli 90 NBR piston nutringi olarak hidrolik silindirlerde kullanılır.
Piston nutringi nerede kullanılır?
A102-160/1, hidrolik silindirlerin pistonunda kullanılır ve pistonun iki tarafı arasındaki sızıntıyı önler. Dış sızdırmazlık dudağı daha kısa tasarlanmış tek parçalı nutringdir; yalnızca piston uygulamaları içindir. NBR ve PU olarak iki malzemede üretilir; PU seçeneği daha yüksek basınca çıkar. Silindir imalatı ve bakım-onarımında yaygın olarak kullanılır.
Sık sorulan sorular
Tablodaki ölçüler neyi gösterir?
Tabloya göre silindir gömleği iç çapı ØD = 160 mm, piston kanal dibi çapı Ød = 145 mm, keçe yüksekliği b = 10 mm, kanal genişliği B = 11 mm, montaj pahı uzunluğu C = 5,5 mm. Diğer harflerin yerleri teknik çizimde gösterilir.
Yüzey pürüzlülüğü neden önemlidir?
Bu üründe dinamik yüzey 160 mm çaplı silindir gömleğinin iç yüzeyidir. Tabloda dinamik yüzey için Ra ≤0.3 µm · Rmax ≤3.0 µm, kanal çapı için Ra ≤1.8 µm · Rmax ≤10.0 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16.0 µm değerleri verilir. Ra ortalama pürüzlülüğü, Rmax en büyük tepe-çukur farkını gösterir; ikisi de sağlanmalıdır.
A102-160/1 için izin verilen boşluk ne kadar?
Basınç altında keçe malzemesi metal parçalar arasındaki boşluğa sıkışabilir (ekstrüzyon); bu yüzden boşluk basınca göre sınırlanır. A102-160/1 için keçe et kalınlığı (ØD − Ød) / 2 = 7,5 mm’dir. İzin verilen en büyük boşluk: 50 bar: 0,45 · 100 bar: 0,25 · 160 bar: 0,15.
Piston nutringi nasıl monte edilir?
Montajda dudakların yönü önemlidir: açık taraf her zaman basınçlı yağa bakmalıdır. Piston keçesi kanala aşırı gerilmeden geçirilmeli, gerekirse montaj kovanı kullanılmalıdır. Bu ölçü için montaj pahı uzunluğu en az C = 5,5 mm, kanal genişliği B = 11 mm olmalıdır.
Kullanırken dikkat edilmesi gerekenler
- Çalışma sıcaklığı -30/+105 °C aralığının dışına çıkmamalıdır.
- Basınç sınırını (160 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
- Mineral yağ dışındaki akışkanlarda (su-glikol, ester, fosfat ester) malzeme uyumunu önceden kontrol edin.
- Montajdan önce keçeyi ve yüzeyleri sistem yağıyla yağlayın.
- Silindir sökülüp takıldığında keçeleri yenilemek sızıntı riskini azaltır.
