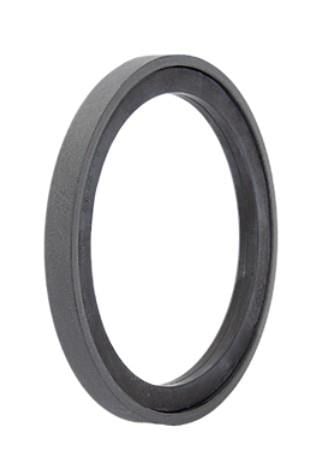

ALP A308 160-140: A308 profilli 160x140x9 PTFE piston keçesi. Çalışma basıncı 400 bar.
A308 160-140, hidrolik silindirlerin pistonunda kullanılır ve pistonun iki tarafı arasındaki sızıntıyı önler. Düşük sürtünmeli karbon katkılı PTFE ring ile NBR kare ringden oluşur. Enerjilendirici olarak O-ring yerine kare ring kullanıldığı için ringin dönmesi ve ters montajı önlenir. Mobil ve sabit hidrolik sistemlerin silindirlerinde kullanılır.
160x140x9 ölçüsündeki bu PTFE piston keçesi için kullanılan malzeme: PTFE+KARBON / 80 NBR. 80 Shore A sertlik, keçenin basınç altındaki akma direncini etkiler. PTFE çok düşük sürtünme katsayısına sahiptir; yapışma-kayma (stick-slip) eğilimi düşüktür ve yüksek hızlarda çalışabilir; NBR (nitril kauçuk) mineral yağlarla uyumlu, esnek ve ekonomik bir elastomerdir. Bu malzemeyle ürünün çalışma sıcaklığı -30/+105°C.
A308 160-140 için keçenin kaydığı yüzey 160 mm gömlek iç çapıdır. Tabloda dinamik yüzey için Ra ≤0.2 µm · Rmax ≤2.0 µm, kanal çapı için Ra ≤1.6 µm · Rmax ≤6.3 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤15.0 µm değerleri verilir. Dinamik yüzey (keçenin kaydığı yüzey) çok kaba olursa keçe hızla aşınır, çok parlak olursa yağ filmi tutunamaz.
Akma boşluğu (S), keçenin arkasındaki hareketli ve sabit parça arasındaki radyal açıklıktır; basınç yükseldikçe keçe bu boşluğa akmaya çalışır. A308 160-140 için keçe et kalınlığı (ØD − Ød) / 2 = 10 mm’dir. İzin verilen en büyük boşluk: 150 bar → 250; 7.5 bar → 0,40; 8 bar → 0,40 (diğer basınçlar tabloda).
Önce O-ring (enerjilendirici) kanala yerleştirilir, ardından PTFE ring üzerine takılır. PTFE ring ısıtılarak (sıcak yağda) yumuşatılırsa daha kolay takılır; sonra kalibre edilmelidir. Kanal genişliği tabloya göre B = 9 mm’dir.
