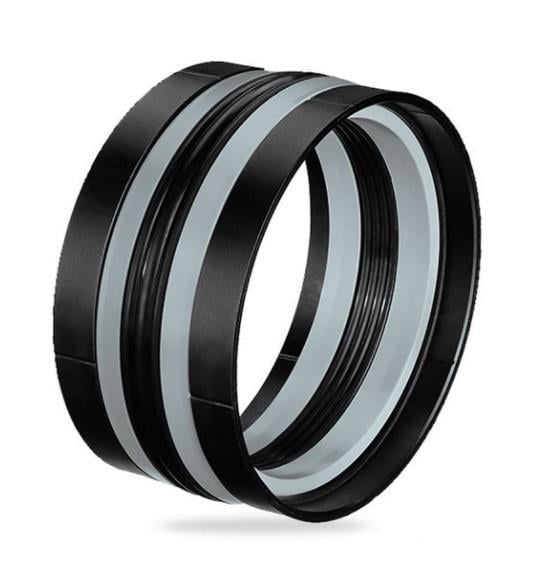

160x135x45 Kompakt Set (A109 160-135)

A109 160-135, 160x135x45 mm ölçülü ALP ağır hizmet kompakt set ürünüdür; malzemesi 80 NBR/TFE/POM+CAM ELYAF.

Ağır hizmet kompakt set ne için kullanılır?

A109 160-135, hidrolik silindirlerin pistonunda kullanılır ve pistonun iki tarafı arasındaki sızıntıyı önler. V formlu; 1 NBR ring, 2 TPE ring ve 2 cam elyaflı POM ringden oluşur. TPE destek ringleri sayesinde 0–700 bar aralığında akma boşluğu olmadan çalışabilen ağır hizmet piston keçesidir. Mobil ve sabit hidrolik sistemlerin silindirlerinde kullanılır.

Sık sorulan sorular

A109 160-135 hangi şartlarda çalışır?

A109 profilinde tabloya göre çalışma basıncı 700 bar, çalışma sıcaklığı -30/+105 °C, kayma hızı en fazla 0.5 m/s; akışkan tipi: mineral Yağlar. Değerler keçe kanalı ve yüzey kalitesi tabloya uygun olduğunda geçerlidir.

Yüzey pürüzlülüğü neden önemlidir?

Bu üründe dinamik yüzey 160 mm çaplı silindir gömleğinin iç yüzeyidir. Tabloda dinamik yüzey için Ra ≤0.4 µm · Rmax ≤4.0 µm, kanal çapı için Ra ≤1.6 µm · Rmax ≤6.3 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16.0 µm değerleri verilir. Dinamik yüzey (keçenin kaydığı yüzey) çok kaba olursa keçe hızla aşınır, çok parlak olursa yağ filmi tutunamaz.

Keçe kanala nasıl takılır?

Çok parçalı setlerde parçaların sırası ve yönü teknik çizime göre kontrol edilmelidir. Montaj öncesi tüm parçalar sistem yağıyla yağlanmalı, keskin kenarlardan korunmalıdır. Kanal genişliği tabloya göre B = 45 mm’dir.

A109 profilinin özelliği nedir?

V formlu; 1 NBR ring, 2 TPE ring ve 2 cam elyaflı POM ringden oluşur. TPE destek ringleri sayesinde 0–700 bar aralığında akma boşluğu olmadan çalışabilen ağır hizmet piston keçesidir. Aynı profilde bu ölçüye en yakın A109 150-125 (150x125x45) ve A109 170-140 (170x140x45) ürünleri de bulunur.

Kullanırken dikkat edilmesi gerekenler

• Çalışma sıcaklığı -30/+105 °C aralığının dışına çıkmamalıdır.
• Basınç sınırını (700 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
• Mineral yağ dışındaki akışkanlarda (su-glikol, ester, fosfat ester) malzeme uyumunu önceden kontrol edin.
• Keçeyi takmadan önce kanalı ve mili çapak ve talaştan temizleyin.
• Keçeleri güneş ışığından, ozondan ve ısıdan uzak, serin bir yerde saklayın.
