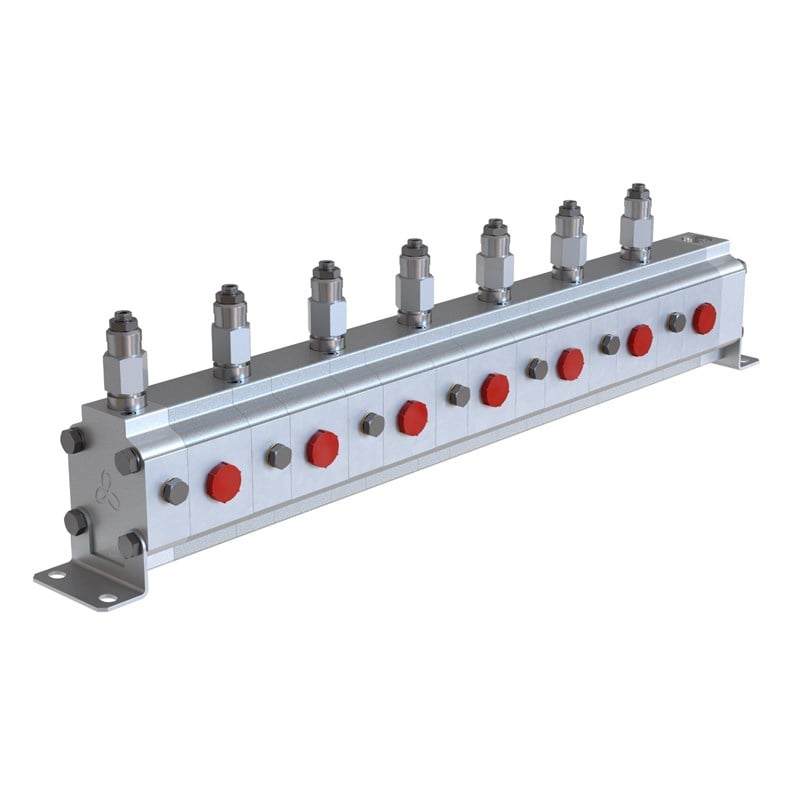

AFD20.7-16RN, 16,0 cc elemanlı, 7 çıkışlı emniyet valfli Blue Ascend AFD20 dişli akış bölücüdür. Giriş debisini 7 eşit parçaya böler; her eleman 19,2–38,0 l/dk debiyle ve 230 bar sürekli basınçla çalışır.
7 elemanlı dişli akış bölücü nerede kullanılır?
Tek pompadan gelen akışı birden fazla devreye eşit dağıtmak için tercih edilir. Eşit yüklenmeyen silindirlerin aynı hızda hareket etmesi, iki taraflı kaldırma sistemlerinin dengede kalması ve birden fazla hidrolik motorun aynı devirde dönmesi bu ürünle sağlanır.
Sık sorulan sorular
Eleman sayısı nasıl seçilir?
Eleman sayısı, aynı anda eşit hızda çalışması gereken silindir veya motor sayısına eşit olmalıdır. Blue Ascend akış bölücüler 2 ile 8 eleman arasında üretilir. AFD20.7-16RN 7 elemanlıdır; her elemana 19,2–38,0 l/dk aralığında debi düşer, yani toplam giriş debisi yaklaşık 134,4–240 l/dk olmalıdır.
Akış bölücü ne kadar hassas böler?
Dişli akış bölücü, elemanların iç kaçakları nedeniyle akışı yüzde yüz eşit bölemez; çıkışlar arasında küçük farklar oluşur. Fark, yük basınçları birbirinden ne kadar farklıysa ve debi en düşük değere ne kadar yakınsa o kadar artar. Bu yüzden silindirler strok sonlarında belirli aralıklarla tam açılıp kapatılarak eşitlenmelidir.
Dişli akış bölücü ile valf tipi akış bölücü arasındaki fark nedir?
Valf tipi (sürgülü) akış bölücüler genellikle iki çıkışa böler ve debi aralıkları dardır. Dişli akış bölücüler ise 2 ile 8 arasında çıkışa bölebilir, yük farklarına karşı daha kararlıdır ve ters yönde birleştirici olarak da çalışır. Çok sayıda silindirin senkron çalışması gereken yerlerde dişli tip tercih edilir.
Hangi yağ ve filtrasyon önerilir?
Dişli akış bölücüler temiz mineral bazlı hidrolik yağla çalışır. Yağdaki kir elemanlar arasındaki kaçağı artırarak bölme hassasiyetini düşürür. Devrede uygun filtre kullanın ve yağı düzenli aralıklarla değiştirin. Bu modelin keçeleri NBR'dir.
Kullanırken dikkat edilmesi gerekenler
- Sistemdeki emniyet valfi ayarı bölücünün sürekli çalışma basıncını (230 bar) aşmamalıdır.
- Elemanlara katalogda verilen en düşük ve en yüksek debi aralığının dışında yağ vermeyin.
- Hidrolik yağı temiz tutun; filtreleri ve yağı düzenli aralıklarla değiştirin.
- Bölücüyü ayaklarından düz ve sağlam bir yüzeye sabitleyin; hatların yükünü gövdeye bindirmeyin.
