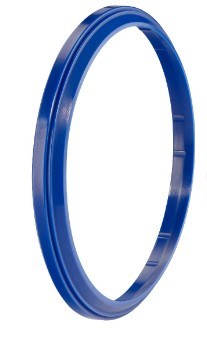

15x23x7/4 Pu Toz Keçesi (A204-015 PU)

ALP A204-015 PU: A204 profilli 15x23x7/4 toz keçesi.

Toz keçesi nerede kullanılır?

toz keçesi olan A204-015 PU, dışarıdaki toz, kir ve nemin silindire girmesini engeller. Mil üzerindeki toz ve kiri sıyıran tek dudaklı toz keçesidir. NBR ve PU seçenekleri vardır. İş makineleri, presler, tarım makineleri ve endüstriyel hidrolik silindirlerde kullanılır.

Sık sorulan sorular

15x23x7/4 ölçüsü nasıl okunur?

Tabloya göre mil çapı Ød = 15 mm, kanal dibi çapı ØD1 = 23 mm, kapak ağız çapı ØD2 = 21 mm, keçe yüksekliği H = 7 mm, kanal genişliği B = 4 mm. Keçe seçiminde esas alınan, sızdırmazlığın yapılacağı yüzeyin çapıdır; kanal ölçüleri de keçe ile birebir uyumlu olmalıdır.

A204-015 PU hangi malzemeden üretilir?

Malzeme tabloda 92 PU olarak verilmiştir. 92 değeri malzemenin Shore A sertliğidir. PU (poliüretan) aşınma ve yırtılmaya karşı çok dayanıklıdır; boşluğa akmaya (ekstrüzyona) direnci yüksektir ve yüksek basınca uygundur. Bu malzemeyle ürünün çalışma sıcaklığı -40/+100 °C.

Mil ve kanal yüzey pürüzlülüğü ne olmalı?

Tabloda dinamik yüzey için Ra ≤0.4 µm · Rmax ≤3.2 µm, kanal çapı için Ra ≤1.6 µm · Rmax ≤10.0 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16.0 µm değerleri verilir. Kanal dibi ve yan yüzeyler statik olduğu için daha kaba olabilir; asıl hassasiyet keçenin kaydığı yüzeydedir.

Toz keçesi nasıl monte edilir?

Toz keçesi dudağı dışarıya, kirli tarafa bakacak şekilde takılır. Kapalı kanallarda keçe bükülerek yerleştirilir; dudağın kesilmemesi için mil ucunda pah olmalıdır. Kanal genişliği tabloya göre B = 4 mm’dir.

Kullanırken dikkat edilmesi gerekenler

• Ürünü -40/+100 °C sıcaklık aralığında kullanın.
• Montajda keskin kenar, diş ve kanal ağızlarına karşı keçeyi koruyun; gerekirse montaj kovanı kullanın.
• Silindir sökülüp takıldığında keçeleri yenilemek sızıntı riskini azaltır.
