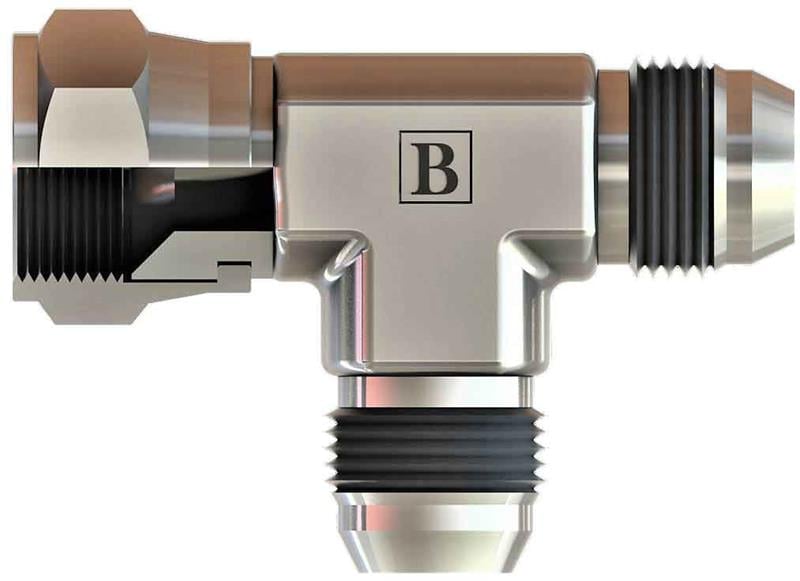

1''5/8-12 Unf Unf Yan Bacak T Rakor (SB-4141-WYT)

1 5/8-12 UNF ölçüsünde SB-4141-WYT kodlu UNF yan bacak T rakor, OLC hidrolik rakor serisindendir.

UNF yan bacak T rakor ne için kullanılır?

SB-4141-WYT, 1 5/8-12 UNF bağlantılı bir hattı üç yöne ayıran T rakordur. Yan bacak tipinde farklı bağlantı ucu T’nin yan kolunda bulunur; uçların konumu teknik resimde gösterilir. Paralel çalışan silindir veya motorlara akış dağıtmak için tercih edilir.

Sık sorulan sorular

SB-4141-WYT için karşı parça nasıl seçilir?

Bu ürünün bağlantı dişi 1 5/8-12 UNF ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

1 5/8-12 UNF dişi nasıl tanınır?

1 5/8-12 UNF ifadesinde 1 5/8" nominal diş çapını, 12 ise inç başına diş sayısını gösterir. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

Bu bağlantı nasıl sızdırmazlık sağlar?

SB-4141-WYT ürününün 1 5/8-12 UNF tarafı JIC 37° (UNF) bağlantıdır. UNF dişli 37° bağlantılar JIC (SAE J514 / ISO 8434-2) sistemidir; sızdırmazlık 37° havşalı konik yüzeylerin metal-metal temasıyla sağlanır.

SB-4141-WYT ölçüleri nelerdir?

Tabloya göre Diş Ölçüsü T1 1"5/8-12-UNF, C 49, B 50, ØD 26, A1 41, A2 50. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• JIC bağlantıyı aşırı sıkmayın; konik yüzey ezilerek sızdırmaya başlar.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
