1''5/8-12 Unf Unf Orta Bacak T Rakor (SB-4141-WOT)

1 5/8-12 UNF ölçüsünde SB-4141-WOT kodlu UNF orta bacak T rakor, OLC hidrolik rakor serisindendir.

SB-4141-WOT ne işe yarar?

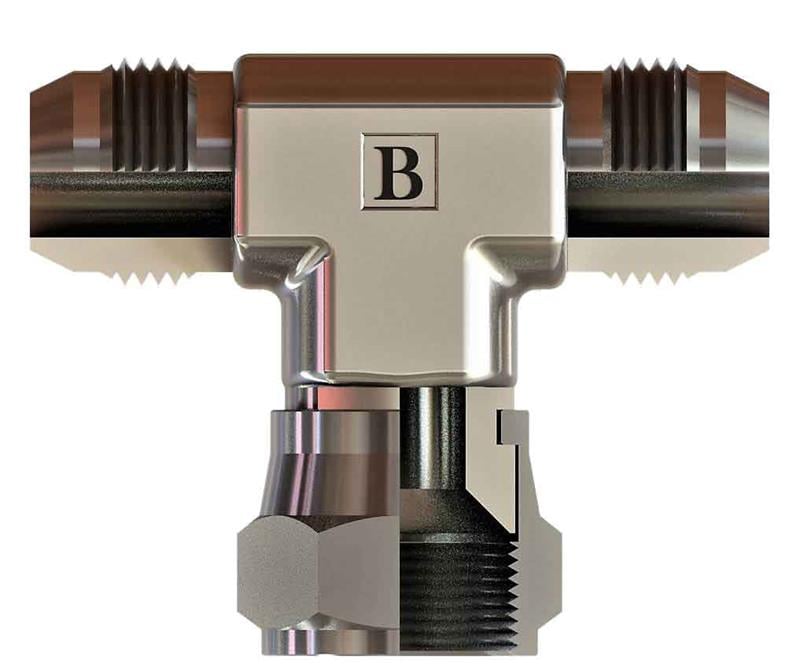

SB-4141-WOT, 1 5/8-12 UNF bağlantılı bir hattı üç yöne ayıran T rakordur. Orta bacak tipinde farklı bağlantı ucu T’nin orta kolunda bulunur; uçların konumu teknik resimde gösterilir. Tesisatta ek bağlantı noktası gerektiğinde hattı kesmeden kol almak için kullanılır.

Sık sorulan sorular

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bağlantı dişi 1 5/8-12 UNF ölçüsündedir. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin.

Diş ölçüsü nasıl okunur?

1 5/8-12 UNF ifadesinde 1 5/8" nominal diş çapını, 12 ise inç başına diş sayısını gösterir. İnç ölçülü dişlerde adım, inç başına diş sayısıyla ifade edilir.

SB-4141-WOT sızdırmazlığı nasıl sağlanır?

Bu ürünün 1 5/8-12 UNF ucu JIC 37° (UNF) sistemine göre sızdırmazlık sağlar. JIC 37° bağlantıda erkek ucun 37° konik yüzeyi, somunlu tarafın havşasına oturur; contasız, metal-metal sızdırmazlık sağlar.

SB-4141-WOT ölçüleri nelerdir?

Tabloya göre Diş Ölçüsü T1 1"5/8-12-UNF, B 50, C 49, ØD 26, A1 41, A2 50. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• JIC bağlantıyı aşırı sıkmayın; konik yüzey ezilerek sızdırmaya başlar.
• Bağlantıyı basınç altındayken sökmeye çalışmayın.
