1''5/8-12 Unf Unf Dirsek (SB-4141-WD)

1 5/8-12 UNF ölçüsünde SB-4141-WD kodlu UNF dirsek, OLC hidrolik rakor serisindendir.

UNF dirsek nerede kullanılır?

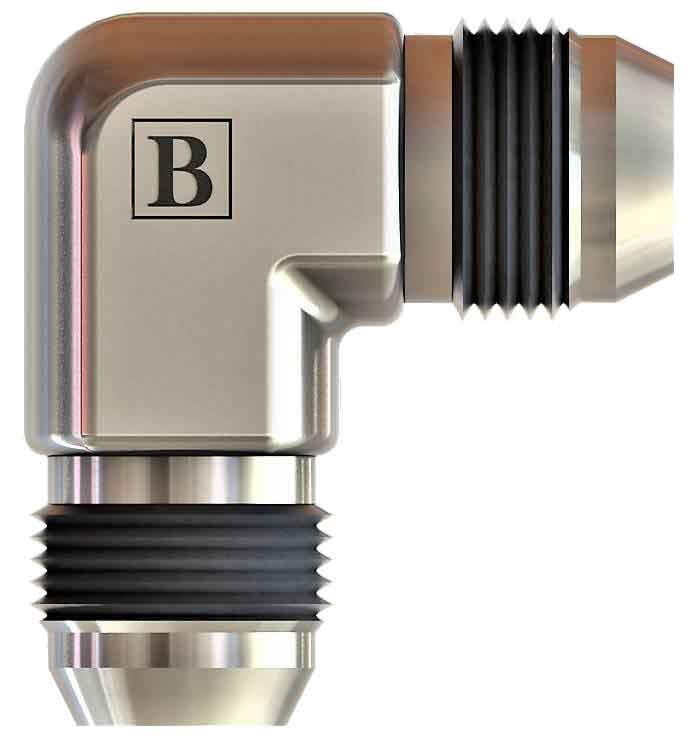

SB-4141-WD, 1 5/8-12 UNF bağlantılı hattı 90° döndüren bir dirsek rakordur. Dar alanlarda hortum veya borunun keskin bükülmesini önleyerek hattı porttan farklı yöne çıkarır. Makine gövdesine yakın, sıkışık montaj noktalarında tercih edilir.

Sık sorulan sorular

SB-4141-WD hangi bağlantılara uyar?

Bu ürünün bağlantı dişi 1 5/8-12 UNF ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

1 5/8-12 UNF dişi nasıl tanınır?

1 5/8-12 UNF, inç ölçülü ince adımlı Amerikan dişidir; 1 5/8" çapta inç başına 12 diş bulunur. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

Bağlantıda conta gerekir mi?

SB-4141-WD ürününün 1 5/8-12 UNF tarafı JIC 37° (UNF) bağlantıdır. JIC 37° bağlantıda erkek ucun 37° konik yüzeyi, somunlu tarafın havşasına oturur; contasız, metal-metal sızdırmazlık sağlar.

Tablodaki harfler neyi gösterir?

Tabloya göre Diş Ölçüsü T1 1"5/8-12-UNF, B 50, ØD 26, AA 41. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• 37° JIC konik yüzeylerinde çizik veya ezik olmamasına dikkat edin.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
