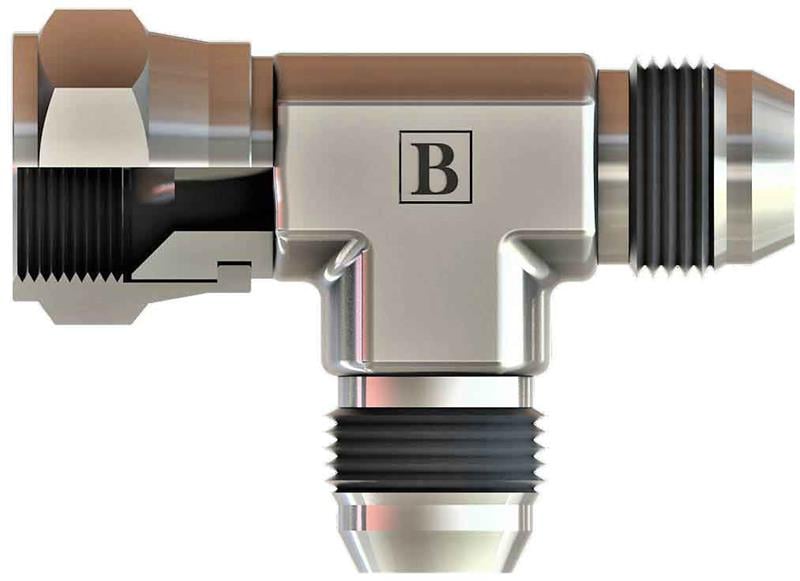

1''5/16-12 Unf Unf Yan Bacak T Rakor (SB-3333-WYT)

OLC SB-3333-WYT: 1 5/16-12 UNF ölçüsünde UNF yan bacak T rakor. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.

UNF yan bacak T rakor ne için kullanılır?

SB-3333-WYT, 1 5/16-12 UNF bağlantılı bir hattı üç yöne ayıran T rakordur. Yan bacak tipinde farklı bağlantı ucu T’nin yan kolunda bulunur; uçların konumu teknik resimde gösterilir. Paralel çalışan silindir veya motorlara akış dağıtmak için tercih edilir.

Sık sorulan sorular

SB-3333-WYT hangi bağlantılara uyar?

Bu ürünün bağlantı dişi 1 5/16-12 UNF ölçüsündedir. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin.

Diş ölçüsü nasıl okunur?

1 5/16-12 UNF ifadesinde 1 5/16" nominal diş çapını, 12 ise inç başına diş sayısını gösterir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

Bu bağlantı nasıl sızdırmazlık sağlar?

Bu ürünün 1 5/16-12 UNF ucu JIC 37° (UNF) sistemine göre sızdırmazlık sağlar. UNF dişli 37° bağlantılar JIC (SAE J514 / ISO 8434-2) sistemidir; sızdırmazlık 37° havşalı konik yüzeylerin metal-metal temasıyla sağlanır.

SB-3333-WYT teknik ölçüleri

Tabloya göre Diş Ölçüsü T1 1"5/16-12-UNF, C 42, B 43, ØD 20, A1 36, A2 41. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (1 5/16-12 UNF) ve bağlantı standardını montajdan önce kontrol edin.
• JIC bağlantıyı aşırı sıkmayın; konik yüzey ezilerek sızdırmaya başlar.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
