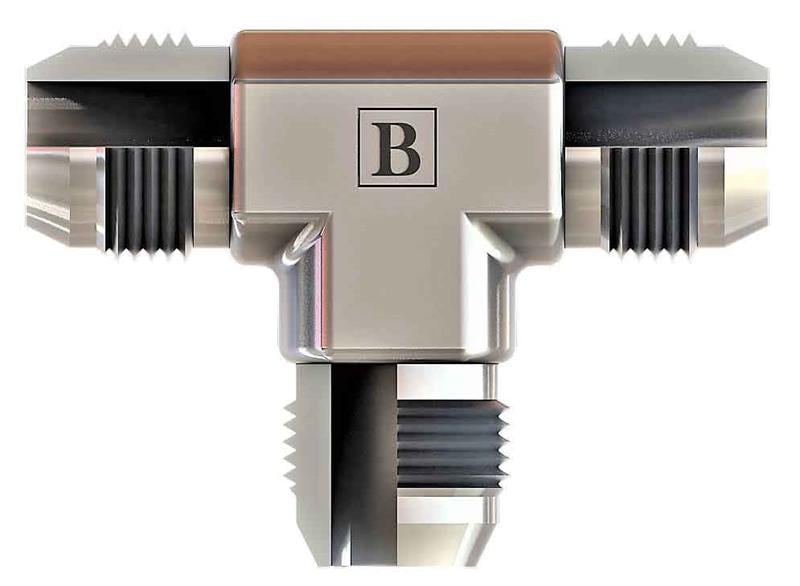

1''5/16-12 Unf Unf T Rakor (SB-3333-WT)

OLC SB-3333-WT: 1 5/16-12 UNF ölçüsünde UNF T rakor. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

SB-3333-WT ne işe yarar?

SB-3333-WT, 1 5/16-12 UNF bağlantılı bir hattı üç yöne ayıran T rakordur. Tek hattan iki ayrı tüketiciye akış dağıtmak veya iki hattı birleştirmek için kullanılır. Tesisatta ek bağlantı noktası gerektiğinde hattı kesmeden kol almak için kullanılır.

Sık sorulan sorular

SB-3333-WT hangi bağlantılara uyar?

Bu ürünün bağlantı dişi 1 5/16-12 UNF ölçüsündedir. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin.

1 5/16-12 UNF ne anlama gelir?

1 5/16-12 UNF, inç ölçülü ince adımlı Amerikan dişidir; 1 5/16" çapta inç başına 12 diş bulunur. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

Bu bağlantı nasıl sızdırmazlık sağlar?

SB-3333-WT ürününün 1 5/16-12 UNF tarafı JIC 37° (UNF) bağlantıdır. UNF dişli 37° bağlantılar JIC (SAE J514 / ISO 8434-2) sistemidir; sızdırmazlık 37° havşalı konik yüzeylerin metal-metal temasıyla sağlanır.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• 37° JIC konik yüzeylerinde çizik veya ezik olmamasına dikkat edin.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
