1''5/16-12 Unf Unf Orta Bacak T Rakor (SB-3333-WOT)

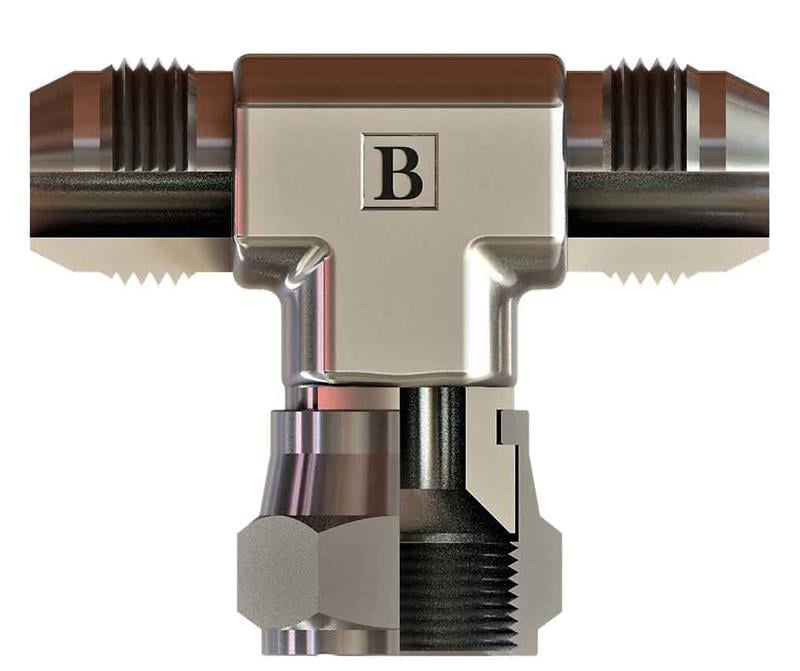

OLC SB-3333-WOT: 1 5/16-12 UNF ölçüsünde UNF orta bacak T rakor. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.

UNF orta bacak T rakor ne için kullanılır?

SB-3333-WOT, 1 5/16-12 UNF bağlantılı bir hattı üç yöne ayıran T rakordur. Orta bacak tipinde farklı bağlantı ucu T’nin orta kolunda bulunur; uçların konumu teknik resimde gösterilir. Paralel çalışan silindir veya motorlara akış dağıtmak için tercih edilir.

Sık sorulan sorular

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bağlantı dişi 1 5/16-12 UNF ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

Diş ölçüsü nasıl okunur?

1 5/16" UNF dişte inç başına 12 diş vardır; bu yüzden tabloda 1 5/16-12 olarak yazılır. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

Bağlantıda conta gerekir mi?

1 5/16-12 UNF bağlantı tarafında JIC 37° (UNF) yapısı kullanılır. UNF dişli 37° bağlantılar JIC (SAE J514 / ISO 8434-2) sistemidir; sızdırmazlık 37° havşalı konik yüzeylerin metal-metal temasıyla sağlanır.

SB-3333-WOT ölçüleri nelerdir?

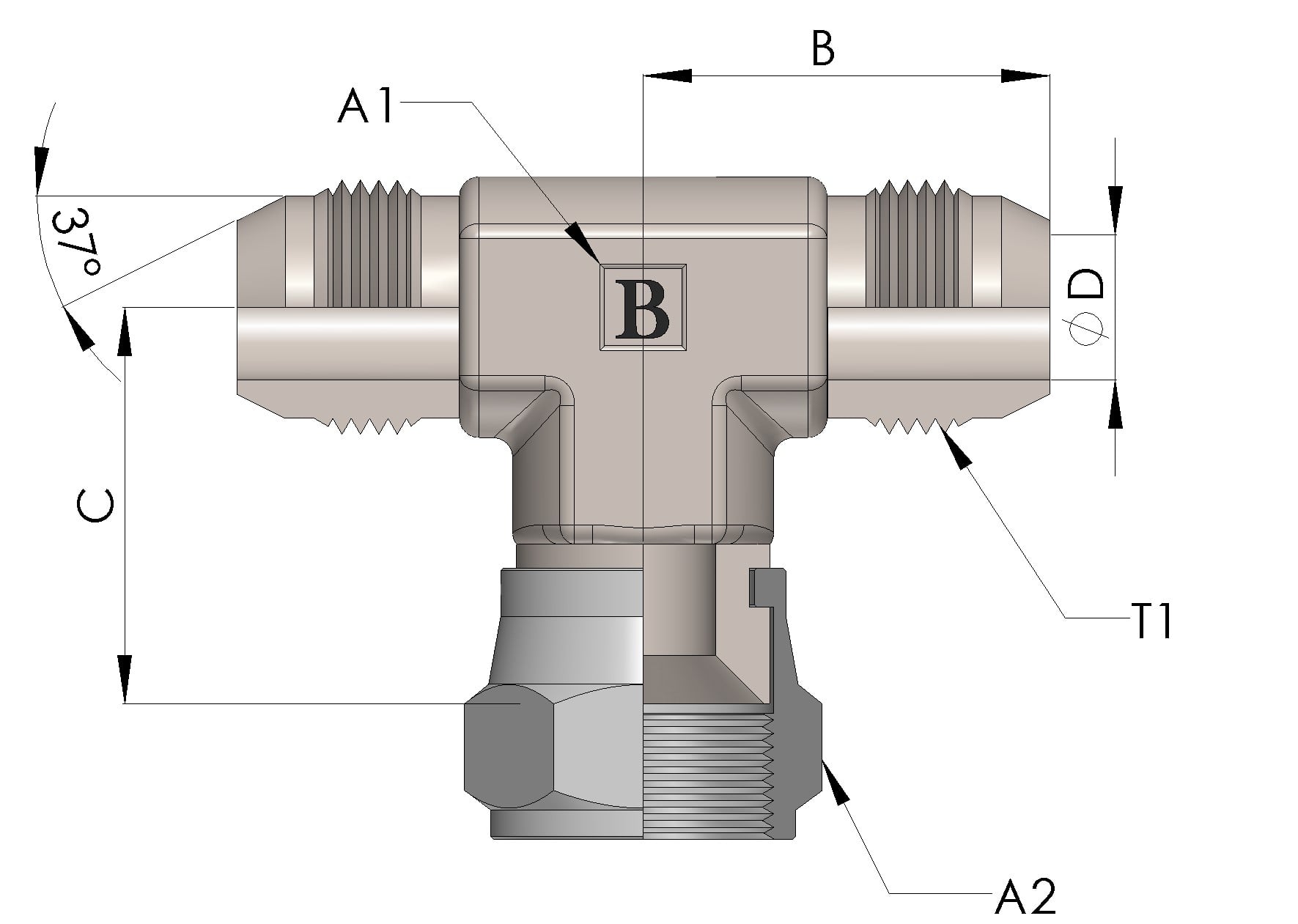

Tabloya göre Diş Ölçüsü T1 1"5/16-12-UNF, B 43, C 42, ØD 20, A1 36, A2 41. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• JIC bağlantıyı aşırı sıkmayın; konik yüzey ezilerek sızdırmaya başlar.
• Bağlantıyı basınç altındayken sökmeye çalışmayın.
