1''5/16-12 Unf Unf Dirsek (SB-3333-WD)

OLC SB-3333-WD: 1 5/16-12 UNF ölçüsünde UNF dirsek. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

SB-3333-WD ne işe yarar?

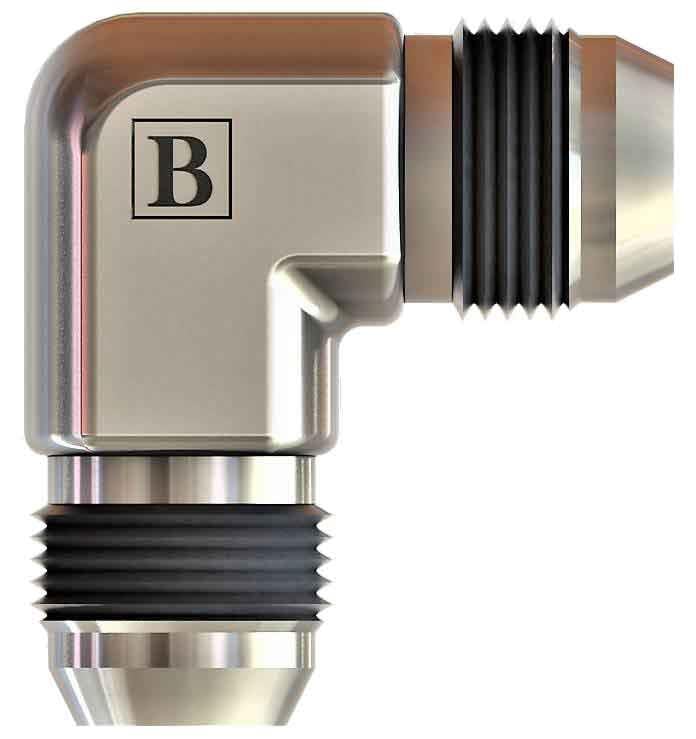

SB-3333-WD, 1 5/16-12 UNF bağlantılı hattı 90° döndüren bir dirsek rakordur. Dar alanlarda hortum veya borunun keskin bükülmesini önleyerek hattı porttan farklı yöne çıkarır. Hortumun bükülme yarıçapını korumaya yardımcı olarak hortum ömrünü uzatır.

Sık sorulan sorular

SB-3333-WD için karşı parça nasıl seçilir?

Bu ürünün bağlantı dişi 1 5/16-12 UNF ölçüsündedir. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır.

Diş ölçüsü nasıl okunur?

1 5/16-12 UNF ifadesinde 1 5/16" nominal diş çapını, 12 ise inç başına diş sayısını gösterir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

Bu bağlantı nasıl sızdırmazlık sağlar?

1 5/16-12 UNF bağlantı tarafında JIC 37° (UNF) yapısı kullanılır. UNF dişli 37° bağlantılar JIC (SAE J514 / ISO 8434-2) sistemidir; sızdırmazlık 37° havşalı konik yüzeylerin metal-metal temasıyla sağlanır.

SB-3333-WD ölçüleri nelerdir?

Tabloya göre Diş Ölçüsü T1 1"5/16-12-UNF, B 43, ØD 20, AA 36. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (1 5/16-12 UNF) ve bağlantı standardını montajdan önce kontrol edin.
• 37° JIC konik yüzeylerinde çizik veya ezik olmamasına dikkat edin.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
