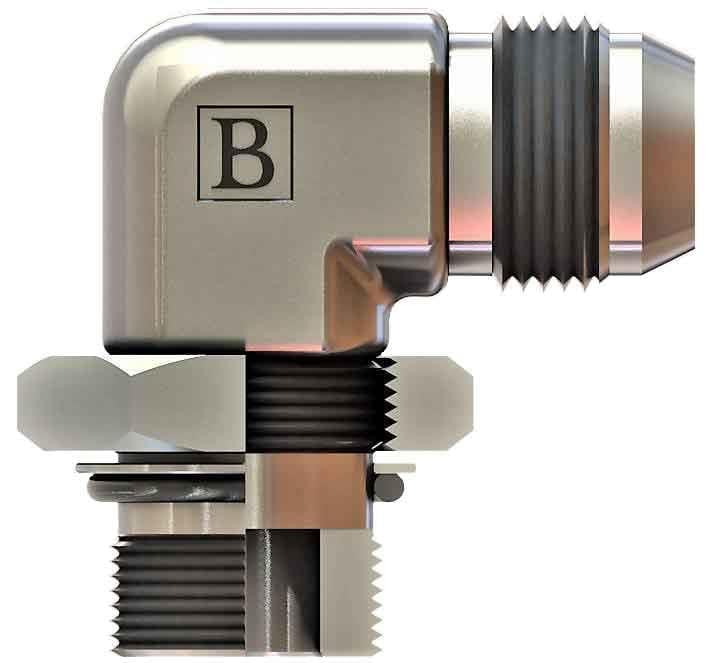

1''5/16-12 Unf 1''5/16-12 Unf Unf-unf Kontralı Dirsek 90° (SB-3333-WWKD)

OLC SB-3333-WWKD: 1 5/16-12 UNF ölçüsünde UNF - UNF kontralı dirsek. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

SB-3333-WWKD ne işe yarar?

SB-3333-WWKD, 1 5/16-12 UNF bağlantılı yönü ayarlanabilen kontralı dirsektir. Porta vidalandıktan sonra gövde istenen yöne çevrilir ve kontra somun sıkılarak bu konumda sabitlenir. Montajdan sonra yön ayarı gerektiren tesisatta sabit dirseğe göre büyük kolaylık sağlar.

Sık sorulan sorular

Kontra somun ne işe yarar?

Gövde, kontra somun geride olacak şekilde porta vidalanır. Hortum veya borunun çıkacağı yöne göre gövde konumlandırılır; bu konum korunarak kontra somun sıkılır. Kontra somun yalnızca kilitleme değil, alttaki sızdırmazlık elemanını porta bastırma görevi de görür.

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bağlantı dişi 1 5/16-12 UNF ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

Diş ölçüsü nasıl okunur?

1 5/16-12 UNF ifadesinde 1 5/16" nominal diş çapını, 12 ise inç başına diş sayısını gösterir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

Bu bağlantı nasıl sızdırmazlık sağlar?

Bu ürünün 1 5/16-12 UNF ucu JIC 37° (UNF) sistemine göre sızdırmazlık sağlar. JIC 37° bağlantıda erkek ucun 37° konik yüzeyi, somunlu tarafın havşasına oturur; contasız, metal-metal sızdırmazlık sağlar.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• 37° JIC konik yüzeylerinde çizik veya ezik olmamasına dikkat edin.
• Yön ayarı için gövdeyi bir turdan fazla geri çevirmeyin.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
