1''5/16-12 1''7/16-12 Unf-orfs 90° Kontralı Dirsek (SB-3337-WOKD)

1 5/16-12 UNF - 1 7/16-12 ORFS ölçülerinde SB-3337-WOKD kodlu UNF - ORFS kontralı dirsek, OLC hidrolik rakor serisindendir.

UNF - ORFS kontralı dirsek nerede kullanılır?

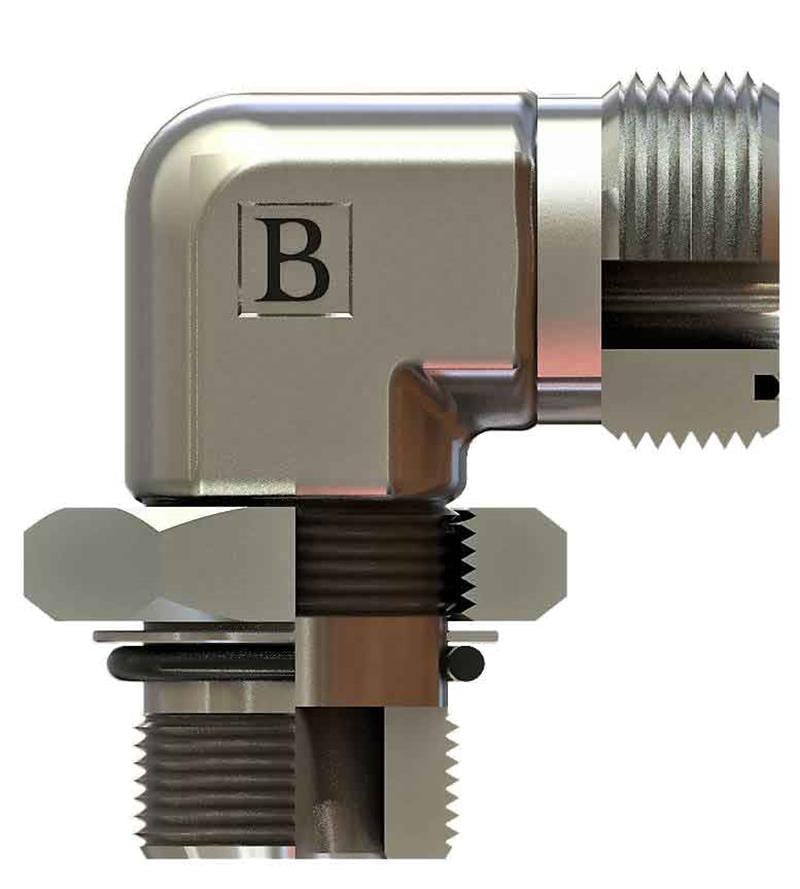

SB-3337-WOKD, 1 5/16-12 UNF ve 1 7/16-12 ORFS bağlantılı yönü ayarlanabilen kontralı dirsektir. Porta vidalandıktan sonra gövde istenen yöne çevrilir ve kontra somun sıkılarak bu konumda sabitlenir. Mobil makinelerde hortumları gövdeye paralel yönlendirmek için kullanılır.

Sık sorulan sorular

Kontralı dirsek nasıl monte edilir?

Kontra somun gevşek konumdayken dirsek porta takılır. Yön ayarlandıktan sonra kontra somun sıkılır ve gövde bu konumda kilitlenir. Kontra somun yalnızca kilitleme değil, alttaki sızdırmazlık elemanını porta bastırma görevi de görür.

SB-3337-WOKD için karşı parça nasıl seçilir?

Bu ürünün bir ucu 1 5/16-12 UNF, diğer ucu 1 7/16-12 ORFS bağlantılıdır. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin.

Bu bağlantı nasıl sızdırmazlık sağlar?

SB-3337-WOKD ürününün 1 7/16-12 ORFS tarafı ORFS bağlantıdır. ORFS sisteminde sızdırmazlık, düz alın yüzeyindeki O-ring ile sağlanır; konik bağlantılara göre titreşime ve aşırı sıkmaya daha toleranslıdır. UNF / JIC 37° sisteminde diş yalnızca sıkma kuvvetini taşır, sızdırmazlığı 37° konik oturma yüzeyleri yapar.

Tablodaki harfler neyi gösterir?

Tabloya göre Diş Ölçüsü T1 1"5/16-12, Diş Ölçüsü T2 1"7/16-12, B 42, C 44, ØD1 19, ØD2 41, A1 36, A2 41. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (1 5/16-12 UNF) ve bağlantı standardını montajdan önce kontrol edin.
• ORFS uçtaki O-ringin yerinde ve hasarsız olduğundan emin olun.
• Yön ayarı için gövdeyi bir turdan fazla geri çevirmeyin.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
