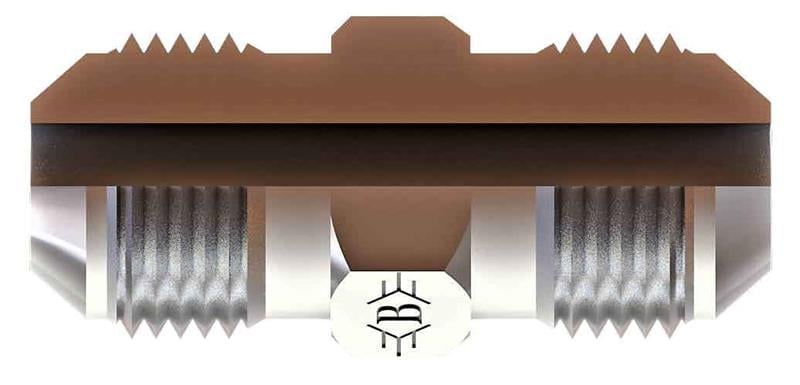

1''5/16-12 1''5/16-12 Unf 37 Ara Nipel Rakor (SB-3333-WWN)

OLC SB-3333-WWN: 1 5/16-12 UNF ölçüsünde UNF 37° ara nipel. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.

UNF 37° ara nipel ne için kullanılır?

SB-3333-WWN, iki bağlantıyı birbirine bağlayan bir nipel / geçiş parçasıdır. Pompa, valf ve blok portlarında, hortum rakoru veya boru bağlantısına geçiş için kullanılır. Farklı standartlarda üretilmiş ekipmanları bir araya getirirken ara parça olarak kullanılır.

Sık sorulan sorular

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bağlantı dişi 1 5/16-12 UNF ölçüsündedir. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır.

1 5/16-12 UNF ne anlama gelir?

1 5/16-12 UNF, inç ölçülü ince adımlı Amerikan dişidir; 1 5/16" çapta inç başına 12 diş bulunur. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

Bu bağlantı nasıl sızdırmazlık sağlar?

SB-3333-WWN ürününün 1 5/16-12 UNF tarafı JIC 37° (UNF) bağlantıdır. JIC 37° bağlantıda erkek ucun 37° konik yüzeyi, somunlu tarafın havşasına oturur; contasız, metal-metal sızdırmazlık sağlar.

SB-3333-WWN teknik ölçüleri

Tabloya göre Diş Ölçüsü T1 1"5/16-12, Diş Ölçüsü T2 1"5/16-12, B 59, ØD 20, AA 36. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• JIC bağlantıyı aşırı sıkmayın; konik yüzey ezilerek sızdırmaya başlar.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
