1''5/16-12 1''3/16-12 Unf-orfs 90° Kontralı Dirsek (SB-3330-WOKD)

OLC SB-3330-WOKD: 1 5/16-12 UNF - 1 3/16-12 ORFS ölçülerinde UNF - ORFS kontralı dirsek. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.

SB-3330-WOKD ne işe yarar?

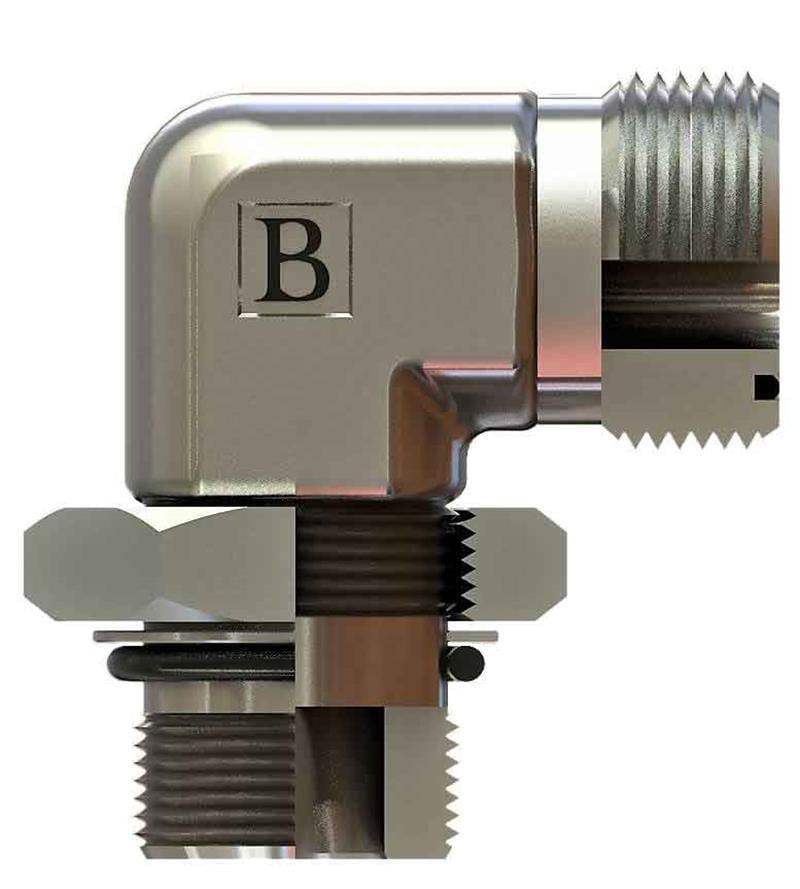

SB-3330-WOKD, 1 5/16-12 UNF ve 1 3/16-12 ORFS bağlantılı yönü ayarlanabilen kontralı dirsektir. Hortum veya borunun port çıkışında tam istenen açıyla yönlendirilmesi gereken yerlerde kullanılır. Mobil makinelerde hortumları gövdeye paralel yönlendirmek için kullanılır.

Sık sorulan sorular

SB-3330-WOKD yönü nasıl ayarlanır?

Gövde, kontra somun geride olacak şekilde porta vidalanır. Hortum veya borunun çıkacağı yöne göre gövde konumlandırılır; bu konum korunarak kontra somun sıkılır. Kontra somunu sıkarken gövdeyi anahtarla tutmak, ayarlanan yönün kaymasını önler.

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bir ucu 1 5/16-12 UNF, diğer ucu 1 3/16-12 ORFS bağlantılıdır. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

1 5/16-12 UNF dişi nasıl tanınır?

1 5/16-12 UNF ifadesinde 1 5/16" nominal diş çapını, 12 ise inç başına diş sayısını gösterir. İnç ölçülü dişlerde adım, inç başına diş sayısıyla ifade edilir.

Tablodaki harfler neyi gösterir?

Tabloya göre Diş Ölçüsü T1 1"5/16-12, Diş Ölçüsü T2 1"3/16-12, B 42, C 44, ØD1 15, ØD2 41, A1 36, A2 41. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• Söküp takmalarda ORFS O-ringini yenileyin.
• Kontra somunu sıkarken gövdeyi anahtarla tutun.
• Bağlantıyı basınç altındayken sökmeye çalışmayın.
