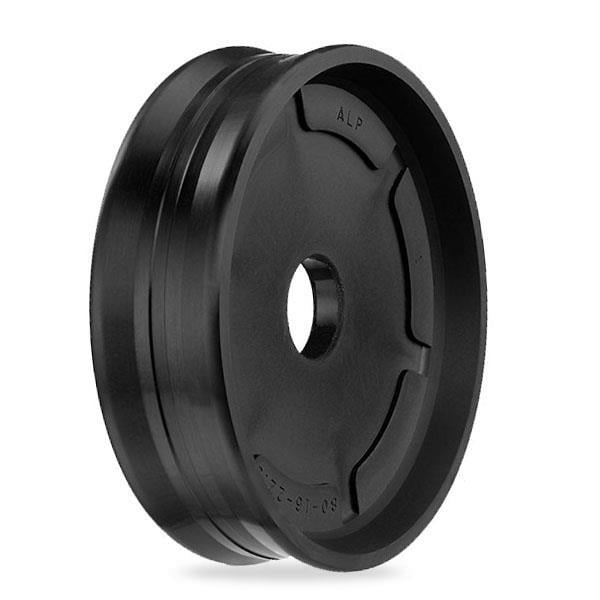

150x20x30 Pnömatik Piston Keçesi (A801-150)

A801-150, 150x20x30 mm ölçülü ALP pnömatik piston keçesi ürünüdür; malzemesi 80 NBR / SAC.

Pnömatik piston keçesi ne için kullanılır?

Pnömatik silindirlerin pistonunda kullanılan bu pnömatik piston keçesi, pistonun iki tarafı arasındaki sızıntıyı önler. Metal pul ile NBR’nin birlikte kalıplanmasıyla üretilen çift etkili pnömatik piston keçesidir. Pnömatik otomasyon, paketleme ve montaj makinelerindeki silindirlerde kullanılır.

Sık sorulan sorular

150x20x30 ölçüsü nasıl okunur?

Tabloya göre silindir gömleği iç çapı ØD = 150 mm, piston kanal dibi çapı Ød = 20 mm, keçe yüksekliği b = 30 mm. Mevcut bir silindirde keçe değiştirirken eski keçeyi değil, mil ve kanal ölçülerini ölçmek daha güvenilirdir.

80 NBR / SAC ne demek?

A801-150 80 NBR / SAC malzemeden üretilir. Baştaki 80, Shore A ölçeğinde sertliği gösterir; değer büyüdükçe malzeme sertleşir. NBR (nitril kauçuk) mineral yağlarla uyumlu, esnek ve ekonomik bir elastomerdir. Bu malzemeyle ürünün çalışma sıcaklığı -30/+105 °C.

Mil ve kanal yüzey pürüzlülüğü ne olmalı?

A801-150 için keçenin kaydığı yüzey 150 mm gömlek iç çapıdır. Tabloda çalışan yüzey için Ra ≤4 µm değerleri verilir. Kanal dibi ve yan yüzeyler statik olduğu için daha kaba olabilir; asıl hassasiyet keçenin kaydığı yüzeydedir.

A801-150 tek etkili mi çift etkili mi?

Çift etkili keçe, pistonun iki tarafından da gelen basınca karşı sızdırmazlık sağlar. Bu nedenle A801-150, iki yönde de basınçla çalışan çift etkili pnömatik silindirlerde tek keçe olarak kullanılabilir.

Kullanırken dikkat edilmesi gerekenler

• Ürünü -30/+105 °C sıcaklık aralığında kullanın.
• Çalışma basıncı sınırı (16 bar) aşılmamalıdır; basınç darbelerini de hesaba katın.
• Montajda keskin kenar, diş ve kanal ağızlarına karşı keçeyi koruyun; gerekirse montaj kovanı kullanın.
• Uzun stroklu silindirlerde kullanılması önerilmez.
• Silindir sökülüp takıldığında keçeleri yenilemek sızıntı riskini azaltır.
