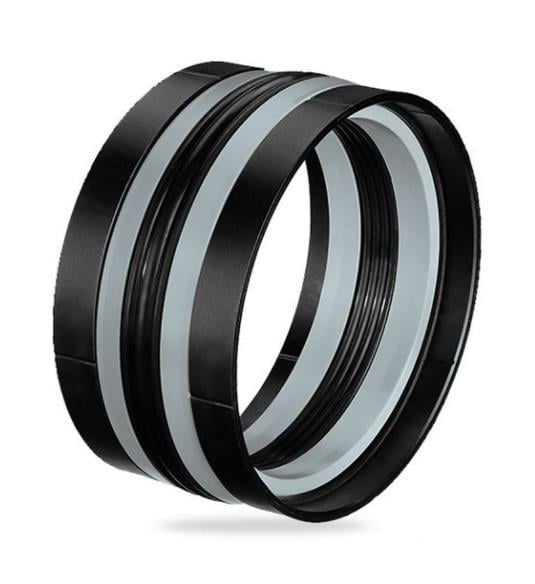

150x125x45 Kompakt Set (A109 150-125)

150x125x45 mm ölçüsündeki A109 150-125, A109 profilli 80 NBR/TFE/POM+CAM ELYAF ağır hizmet kompakt set olarak hidrolik silindirlerde kullanılır.

Ağır hizmet kompakt set ne için kullanılır?

A109 150-125, hidrolik silindirlerin pistonunda kullanılır ve pistonun iki tarafı arasındaki sızıntıyı önler. V formlu; 1 NBR ring, 2 TPE ring ve 2 cam elyaflı POM ringden oluşur. TPE destek ringleri sayesinde 0–700 bar aralığında akma boşluğu olmadan çalışabilen ağır hizmet piston keçesidir. Silindir imalatı ve bakım-onarımında yaygın olarak kullanılır.

Sık sorulan sorular

150x125x45 ölçüsü nasıl okunur?

Tabloya göre silindir gömleği iç çapı ØD = 150 mm, piston kanal dibi çapı Ød = 125 mm, kanal genişliği B = 45 mm. Keçe seçiminde esas alınan, sızdırmazlığın yapılacağı yüzeyin çapıdır; kanal ölçüleri de keçe ile birebir uyumlu olmalıdır.

A109 150-125 hangi malzemeden üretilir?

150x125x45 ölçüsündeki bu ağır hizmet kompakt set için kullanılan malzeme: 80 NBR/TFE/POM+CAM ELYAF. 80 değeri malzemenin Shore A sertliğidir. NBR (nitril kauçuk) mineral yağlarla uyumlu, esnek ve ekonomik bir elastomerdir; POM (polyasetal) sert ve rijit bir termoplastiktir; destek ringi olarak keçenin boşluğa akmasını önler. Bu malzemeyle ürünün çalışma sıcaklığı -30/+105 °C.

Silindirde keçe düzeni nasıl olmalı?

Piston üzerinde keçe ile birlikte yataklama ringleri bulunur; yataklama metal-metal teması önler ve keçeyi yan yüklerden korur. Aynı 150 mm silindir çapı için sitemizde A256-145/1, A256-145/2 yataklamaları bulunur.

Çift etkili piston keçesi ne demek?

Çift etkili keçe, pistonun iki tarafından da gelen basınca karşı sızdırmazlık sağlar. Bu nedenle A109 150-125, iki yönde de basınçla çalışan çift etkili hidrolik silindirlerde tek keçe olarak kullanılabilir.

Kullanırken dikkat edilmesi gerekenler

• Çalışma sıcaklığı -30/+105 °C aralığının dışına çıkmamalıdır.
• Basınç sınırını (700 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
• Mineral yağ dışındaki akışkanlarda (su-glikol, ester, fosfat ester) malzeme uyumunu önceden kontrol edin.
• Montajdan önce keçeyi ve yüzeyleri sistem yağıyla yağlayın.
• Keçeleri güneş ışığından, ozondan ve ısıdan uzak, serin bir yerde saklayın.
