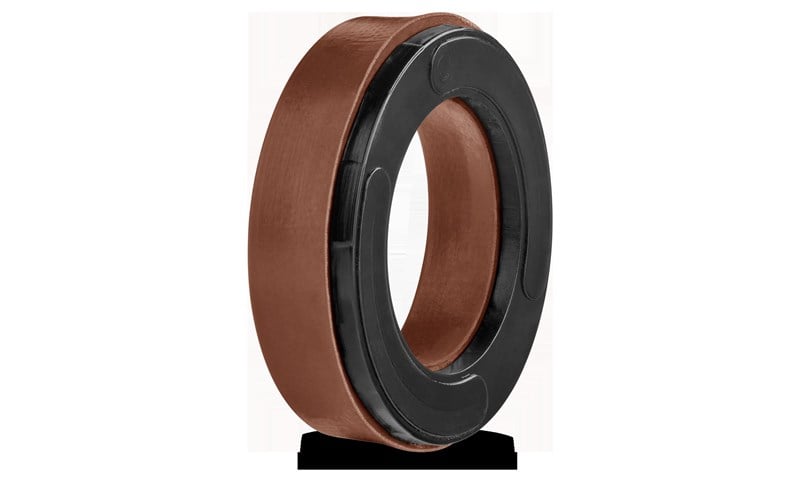

14x24x7,25 Yüksek Basınç Su Pompası Keçesi (A703-014)

A703-014, 14x24x7,25 mm ölçülü ALP yüksek basınç su pompası keçesi ürünüdür; malzemesi ÖZEL BEZLİ NBR/POM.

Yüksek basınç su pompası keçesi nerede kullanılır?

A703-014, hidrolik silindirlerin boğaz (piston kolu) bölümünde kullanılır ve yağın dışarı kaçmasını önler. Özel bezli NBR sızdırmazlık ringi ve POM ön ringden oluşur; sızdırmazlık ringi eşit dudaklıdır. Su ve su-yağ karışımı akışkanlarda su emiliminden kaynaklanan boyut değişimini en aza indirir. Silindir imalatı ve bakım-onarımında yaygın olarak kullanılır.

Sık sorulan sorular

Tablodaki ölçüler neyi gösterir?

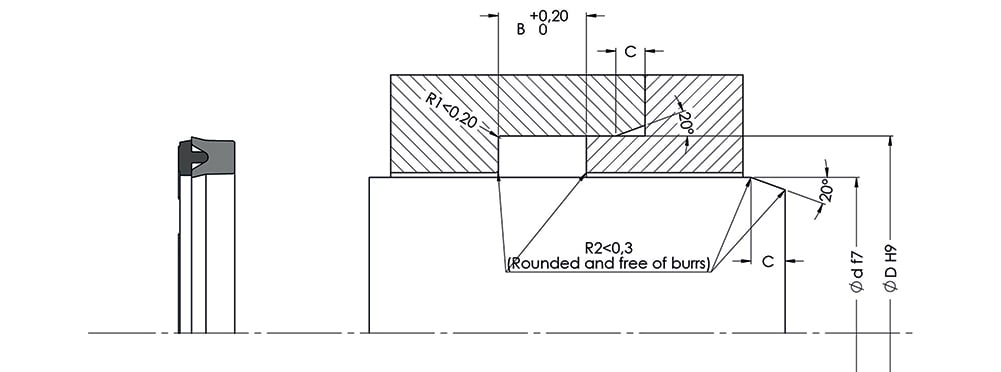

Tabloya göre mil (piston kolu) çapı Ød = 14 mm, kanal dibi çapı ØD = 24 mm, kanal genişliği B = 7,25 mm. Diğer harflerin yerleri teknik çizimde gösterilir.

Yüksek basınç su pompası keçesi kaç bar basınca dayanır?

A703 profilinde tabloya göre çalışma basıncı 250 bar, çalışma sıcaklığı -30/+80 °C, kayma hızı en fazla 2.0 m/s; akışkan tipi: su ve Su - Mineral Karışımı Yağlar. Bu değerler üst sınırdır; basınç, sıcaklık ve hız aynı anda sınırlara yaklaşıyorsa daha yüksek sınıflı bir profil düşünülmelidir.

A703-014 hangi malzemeden üretilir?

Malzeme tabloda ÖZEL BEZLİ NBR/POM olarak verilmiştir. Bezli NBR, kumaşla güçlendirilmiş NBR olup aşınmaya ve şok yüklere karşı dayanımı yüksektir; POM (polyasetal) sert ve rijit bir termoplastiktir; destek ringi olarak keçenin boşluğa akmasını önler. Bu malzemeyle ürünün çalışma sıcaklığı -30/+80 °C.

Mil ve kanal yüzey pürüzlülüğü ne olmalı?

A703-014 için dinamik yüzey, 14 mm mil (piston kolu) yüzeyidir. Tabloda dinamik yüzey için Ra ≤0.3 µm · Rmax ≤4.0 µm, kanal çapı için Ra ≤1.5 µm · Rmax ≤10.0 µm, yan yüzeyler için Ra ≤0.3 µm · Rmax ≤4.0 µm değerleri verilir. Kanal dibi ve yan yüzeyler statik olduğu için daha kaba olabilir; asıl hassasiyet keçenin kaydığı yüzeydedir.

Kullanırken dikkat edilmesi gerekenler

• Ürünü -30/+80 °C sıcaklık aralığında kullanın.
• Çalışma basıncı sınırı (250 bar) aşılmamalıdır; basınç darbelerini de hesaba katın.
• Akışkan mineral yağ değilse keçe malzemesinin uyumunu doğrulayın.
• Montajda keskin kenar, diş ve kanal ağızlarına karşı keçeyi koruyun; gerekirse montaj kovanı kullanın.
• Mil yüzeyinde çizik veya korozyon varsa yeni keçe kısa sürede hasar görür; önce yüzeyi onarın.
