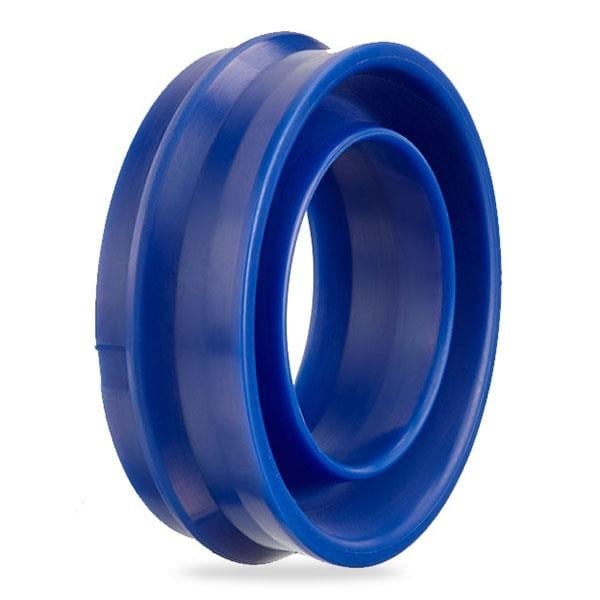

14x24x10,4 mm ölçüsündeki A852-014 PU, A852 profilli 92 PU pnömatik toz-boğaz keçesi olarak pnömatik silindirlerde kullanılır.
Pnömatik toz-boğaz keçesi ne için kullanılır?
Pnömatik silindirlerin boğaz (piston kolu) bölümünde kullanılan bu pnömatik toz-boğaz keçesi, havanın dışarı kaçmasını önler. Pnömatik silindirlerde hem boğaz keçesi hem toz keçesi görevi yapan kombine PU keçedir. Pnömatik otomasyon, paketleme ve montaj makinelerindeki silindirlerde kullanılır.
Sık sorulan sorular
Tablodaki ölçüler neyi gösterir?
Tabloya göre mil (piston kolu) çapı Ød = 14 mm, kanal dibi çapı ØD = 24 mm, kanal genişliği B = 7 mm, yükseklik 13 mm. Keçe seçiminde esas alınan, sızdırmazlığın yapılacağı yüzeyin çapıdır; kanal ölçüleri de keçe ile birebir uyumlu olmalıdır.
Pnömatik toz-boğaz keçesi kaç bar basınca dayanır?
14x24x10,4 ölçüsündeki bu keçede tabloya göre çalışma basıncı 16 bar, çalışma sıcaklığı -30/+80 °C, kayma hızı en fazla 1 m/s; akışkan tipi: şartlandırılmamış Hava. Bu değerler üst sınırdır; basınç, sıcaklık ve hız aynı anda sınırlara yaklaşıyorsa daha yüksek sınıflı bir profil düşünülmelidir.
92 PU ne demek?
14x24x10,4 ölçüsündeki bu pnömatik toz-boğaz keçesi için kullanılan malzeme: 92 PU. 92 Shore A sertlik, keçenin basınç altındaki akma direncini etkiler. PU (poliüretan) aşınma ve yırtılmaya karşı çok dayanıklıdır; boşluğa akmaya (ekstrüzyona) direnci yüksektir ve yüksek basınca uygundur. Bu malzemeyle ürünün çalışma sıcaklığı -30/+80 °C.
A852-014 PU için yüzey kalitesi nasıl olmalı?
A852-014 PU için dinamik yüzey, 14 mm mil (piston kolu) yüzeyidir. Tabloda çalışan yüzey için Ra ≤4 µm, kanal çapı için Ra ≤10 µm, yan yüzeyler için Ra ≤15 µm değerleri verilir. Dinamik yüzey (keçenin kaydığı yüzey) çok kaba olursa keçe hızla aşınır, çok parlak olursa yağ filmi tutunamaz.
Kullanırken dikkat edilmesi gerekenler
- Ürünü -30/+80 °C sıcaklık aralığında kullanın.
- Çalışma basıncı sınırı (16 bar) aşılmamalıdır; basınç darbelerini de hesaba katın.
- Keçeyi tornavida gibi sivri aletlerle kanala bastırmayın; dudak çizilirse sızdırır.
- Silindir sökülüp takıldığında keçeleri yenilemek sızıntı riskini azaltır.
