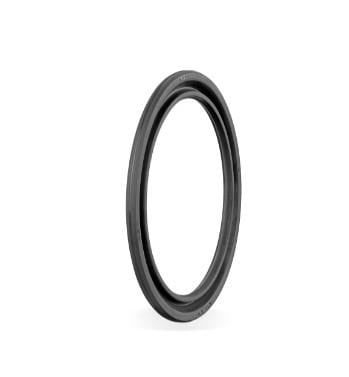

14x21x2,5 (A856-014)

ALP A856-014: A856 profilli 14x21x2,5 pnömatik boğaz keçesi. Çalışma basıncı 12 bar.

A856-014 ne işe yarar?

A856-014, pnömatik silindirlerin boğaz (piston kolu) bölümünde kullanılır ve havanın dışarı kaçmasını önler. Kompakt tasarımlı NBR pnömatik boğaz keçesidir. Kısa boğaz takozlarında kullanılabilir; pnömatik valflerde de kullanılır. Hava ile çalışan silindir ve aktüatörlerde kullanılır.

Sık sorulan sorular

A856-014 hangi mil / silindir çapına uyar?

Tabloya göre mil (piston kolu) çapı Ød = 14 mm, kanal dibi çapı ØD = 21 mm, kanal genişliği B = 2,5 mm. Mevcut bir silindirde keçe değiştirirken eski keçeyi değil, mil ve kanal ölçülerini ölçmek daha güvenilirdir.

A856-014 hangi malzemeden üretilir?

A856-014 80 NBR malzemeden üretilir. 80 Shore A sertlik, keçenin basınç altındaki akma direncini etkiler. NBR (nitril kauçuk) mineral yağlarla uyumlu, esnek ve ekonomik bir elastomerdir. Bu malzemeyle ürünün çalışma sıcaklığı -30/+105 °C.

A856-014 için yüzey kalitesi nasıl olmalı?

Bu üründe keçenin kaydığı dinamik yüzey 14 mm çaplı mildir. Tabloda dinamik yüzey için Ra ≤0.4 µm, kanal çapı için Ra ≤10 µm değerleri verilir. Kanal dibi ve yan yüzeyler statik olduğu için daha kaba olabilir; asıl hassasiyet keçenin kaydığı yüzeydedir.

A856 ile diğer profiller arasındaki fark nedir?

Kompakt tasarımlı NBR pnömatik boğaz keçesidir. Kısa boğaz takozlarında kullanılabilir; pnömatik valflerde de kullanılır. Aynı profilde bu ölçüye en yakın A856-012 (12x19x2,5) ve A856-015 (15x22x2,5) ürünleri de bulunur.

Kullanırken dikkat edilmesi gerekenler

• Çalışma sıcaklığı -30/+105 °C aralığının dışına çıkmamalıdır.
• Basınç sınırını (12 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
• Keçeyi takmadan önce kanalı ve mili çapak ve talaştan temizleyin.
• Silindir sökülüp takıldığında keçeleri yenilemek sızıntı riskini azaltır.
