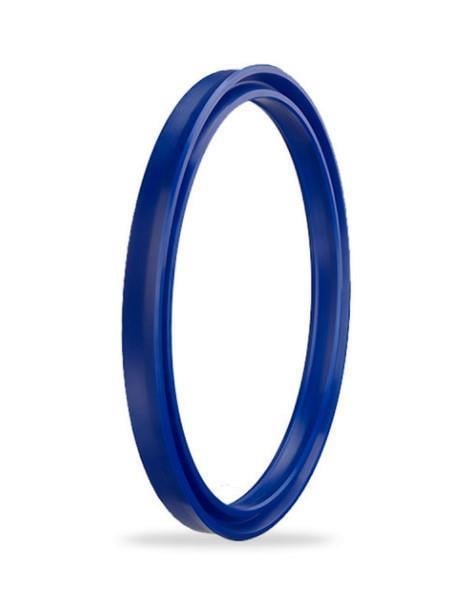

145x160x9 mm ölçüsündeki A154-145/3 PU, A154 profilli 92 PU boğaz nutringi olarak hidrolik silindirlerde kullanılır.
A154-145/3 PU ne işe yarar?
A154-145/3 PU, hidrolik silindirlerin boğaz (piston kolu) bölümünde kullanılır ve yağın dışarı kaçmasını önler. İç dudağı kısa, çift dinamik dudaklı tek parçalı PU nutringdir; yalnızca boğaz uygulamaları içindir. İkinci dinamik dudak mil üzerinde daha ince yağ filmi bırakır ve dışarıdan gelen partiküllerin silindire girmesini zorlaştırır. Silindir imalatı ve bakım-onarımında yaygın olarak kullanılır.
Sık sorulan sorular
A154-145/3 PU hangi mil / silindir çapına uyar?
Tabloya göre mil (piston kolu) çapı Ød = 145 mm, kanal dibi çapı ØD = 160 mm, keçe yüksekliği b = 9 mm, kanal genişliği B = 10 mm, montaj pahı uzunluğu C = 5,5 mm. Diğer harflerin yerleri teknik çizimde gösterilir.
Yüzey pürüzlülüğü neden önemlidir?
A154-145/3 PU için dinamik yüzey, 145 mm mil (piston kolu) yüzeyidir. Tabloda dinamik yüzey için Ra ≤0.4 µm · Rmax ≤3 µm, kanal çapı için Ra ≤1.6 µm · Rmax ≤10 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16 µm değerleri verilir. Ra ortalama pürüzlülüğü, Rmax en büyük tepe-çukur farkını gösterir; ikisi de sağlanmalıdır.
A154-145/3 PU için izin verilen boşluk ne kadar?
Akma boşluğu (S), keçenin arkasındaki hareketli ve sabit parça arasındaki radyal açıklıktır; basınç yükseldikçe keçe bu boşluğa akmaya çalışır. A154-145/3 PU için keçe et kalınlığı (ØD − Ød) / 2 = 7,5 mm’dir. İzin verilen en büyük boşluk: 150 bar: 0,35 · 250 bar: 0,25 · 400 bar: 0,20.
A154-145/3 PU montajında nelere dikkat edilir?
Keçe, sızdırmazlık dudakları basınç tarafına bakacak şekilde kanala yerleştirilir. Keçe ve yüzeyler montajdan önce sistemde kullanılan yağla yağlanmalıdır. Bu ölçü için montaj pahı uzunluğu en az C = 5,5 mm, kanal genişliği B = 10 mm olmalıdır.
Kullanırken dikkat edilmesi gerekenler
- Ürünü -40/+100 °C sıcaklık aralığında kullanın.
- Çalışma basıncı sınırı (400 bar) aşılmamalıdır; basınç darbelerini de hesaba katın.
- Akışkan mineral yağ değilse keçe malzemesinin uyumunu doğrulayın.
- Montajda keskin kenar, diş ve kanal ağızlarına karşı keçeyi koruyun; gerekirse montaj kovanı kullanın.
- Silindir sökülüp takıldığında keçeleri yenilemek sızıntı riskini azaltır.
