145x150x9,7 Fenolik Resin Yataklama (A256-145)

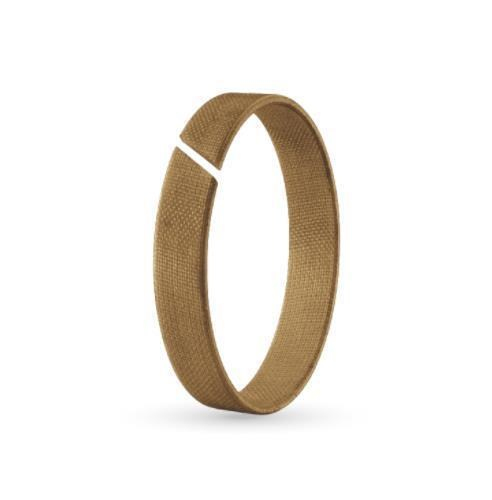

ALP A256-145: A256 profilli 145x150x9,7 fenolik reçine yataklama.

Fenolik reçine yataklama ne için kullanılır?

fenolik reçine yataklama olan A256-145, yan yükleri taşır ve hareketli parçayı merkezler. Polimer elyafla desteklenmiş fenolik reçine kompozitten form verilerek üretilir. Yük taşıma kapasitesi, aşınma ve korozyon dayanımı yüksektir; ölçü kararlılığı iyidir. İş makineleri, presler, tarım makineleri ve endüstriyel hidrolik silindirlerde kullanılır.

Sık sorulan sorular

Tablodaki ölçüler neyi gösterir?

Tabloya göre iç çap 145 mm, dış çap 150 mm, keçe yüksekliği b = 9,5 mm, yataklama genişliği B = 9,7 mm. Diğer harflerin yerleri teknik çizimde gösterilir.

A256-145 hangi malzemeden üretilir?

Malzeme tabloda Fenolik Resin olarak verilmiştir. Elyaf takviyeli reçine kompozitler yüksek yük taşır, ölçü kararlılığı iyidir ve su emmez. Bu malzemeyle ürünün çalışma sıcaklığı -30/+120°C.

Yüzey pürüzlülüğü neden önemlidir?

Tabloda dinamik yüzey için Ra ≤0.4 µm · Rmax ≤3.2 µm, kanal çapı için Ra ≤2.6 µm · Rmax ≤10.0 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16.0 µm değerleri verilir. Ra ortalama pürüzlülüğü, Rmax en büyük tepe-çukur farkını gösterir; ikisi de sağlanmalıdır.

Fenolik reçine yataklama nasıl monte edilir?

Yataklama ringi kesik ağzından açılarak kanala yerleştirilir; ağız aralığı (K) kapanmamalıdır. Keçe 145 mm iç ve 150 mm dış çaplı kanala göre ölçülendirilmiştir.

Kullanırken dikkat edilmesi gerekenler

• Ürünü -30/+120°C sıcaklık aralığında kullanın.
• Akışkan mineral yağ değilse keçe malzemesinin uyumunu doğrulayın.
• Yataklamanın kanal içinde dönmeden ve sıkışmadan oturduğunu kontrol edin.
• Keçeleri güneş ışığından, ozondan ve ısıdan uzak, serin bir yerde saklayın.
