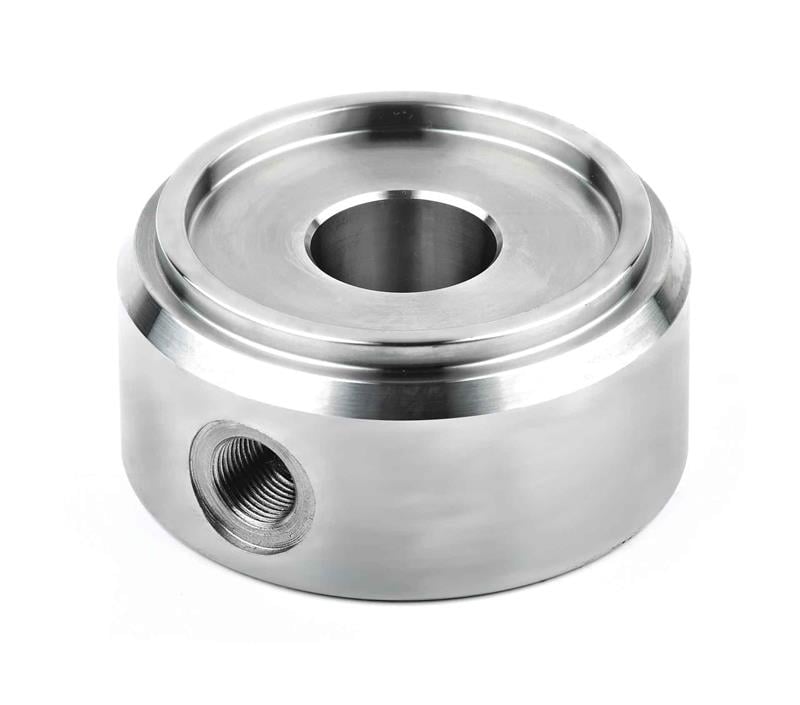

140x160 Silindir Arka Kapak Yağ Girişli (GDC-AKR-140x160)

GDC-AKR-140x160 (GDC), 140x160 ölçülü yağ girişli silindir arka kapağıdır. Malzemesi S355JR (1.0045) / SAE 1030 (1.0528)'dir.

140x160 yağ girişli silindir arka kapağı nerede kullanılır?

Hidrolik silindir imalatında borunun arka ucuna veya bağlantı noktasına kaynatılarak kullanılır. Silindirin arka tarafını kapatır ve silindirin makineye bağlanmasında görev alır.

Sık sorulan sorular

Arka kapak boruya nasıl bağlanır?

Arka kapaklar silindir borusuna kaynakla birleştirilir. Kaynaktan önce kapak ve boru ağzı temizlenir, eksen kaçıklığı olmayacak şekilde puntalanır ve tam nüfuziyetli kaynak yapılır. Kaynak sonrası borunun iç yüzeyinde çapak veya taşma kalmamalıdır; aksi halde piston keçesi zarar görür.

Bu boru ile silindir ne kadar kuvvet üretir?

140 mm iç çaplı silindir 200 bar'da yaklaşık 307,9 kN (31,4 ton) itme kuvveti üretir. Arka kapak bu kuvvetin tamamını taşır; bu yüzden kaynak kalitesi silindirin güvenliği için kritiktir.

GDC-AKR-140x160 ölçüleri nelerdir?

Katalog ölçü tablosuna göre D = 160 mm, D1 = 140 mm, D2 = 40 mm, L = 40 mm, L1 = 5 mm, DİŞ = 1/2'' olarak verilmiştir. Harflerin parça üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.

Yağ giriş portu nasıl kullanılır?

Bu kapakta silindirin arka odasına yağ vermek için 1/2'' dişli bir port bulunur. Porta uygun rakor ve sızdırmazlık elemanı kullanılmalıdır; kaynak sırasında port dişleri korunmalıdır.

Kullanırken dikkat edilmesi gerekenler

• Kaynak sonrası boru iç yüzeyinde çapak veya taşma bırakmayın.
• Kaynak sırasında port dişlerini ve işlenmiş yüzeyleri koruyun.
• Silindiri ilk kullanımdan önce test basıncıyla kontrol edin.
