140x155x9 mm ölçüsündeki A163-140/2 PU, A163 profilli 95 PU/POM yüksek performanslı boğaz nutringi olarak hidrolik silindirlerde kullanılır.
Yüksek performanslı boğaz nutringi ne için kullanılır?
140 mm mil için yüksek performanslı boğaz nutringi olan A163-140/2 PU, yağın dışarı kaçmasını önler. 95 PU nutring ve POM destek ringinden oluşan, yalnızca boğaz uygulamaları için tasarlanmış nutringdir. İkinci dinamik dudak daha ince yağ filmi bırakır ve partikül girişini zorlaştırır. Silindir imalatı ve bakım-onarımında yaygın olarak kullanılır.
Sık sorulan sorular
Tablodaki ölçüler neyi gösterir?

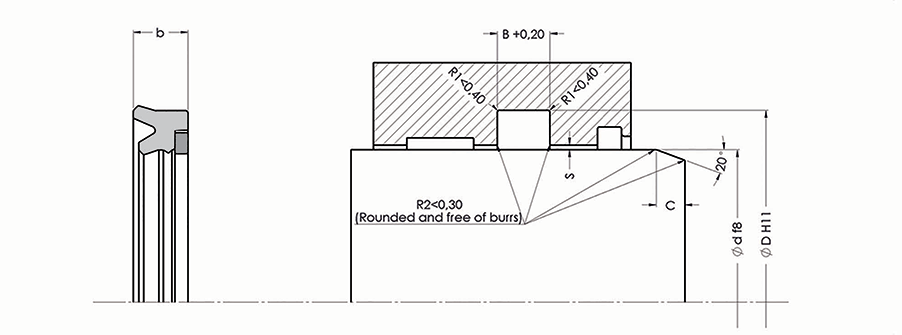

Tabloya göre mil (piston kolu) çapı Ød = 140 mm, kanal dibi çapı ØD = 155 mm, yükseklik 9 mm. Keçe seçiminde esas alınan, sızdırmazlığın yapılacağı yüzeyin çapıdır; kanal ölçüleri de keçe ile birebir uyumlu olmalıdır.
Yüksek performanslı boğaz nutringi kaç bar basınca dayanır?
140x155x9 ölçüsündeki bu keçede tabloya göre çalışma basıncı 400 bar, çalışma sıcaklığı -30/+100 °C, kayma hızı en fazla 0.5 m/s; akışkan tipi: mineral Yağlar. Sınır değerler tek tek verilir; uygulamada basınç darbeleri ve sıcaklık artışı da hesaba katılmalıdır.
A163-140/2 PU için yüzey kalitesi nasıl olmalı?
A163-140/2 PU için dinamik yüzey, 140 mm mil (piston kolu) yüzeyidir. Tabloda dinamik yüzey için Ra ≤0.4 µm · Rmax ≤3.0 µm, kanal çapı için Ra ≤1.6 µm · Rmax ≤10.0 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16.0 µm değerleri verilir. Kanal dibi ve yan yüzeyler statik olduğu için daha kaba olabilir; asıl hassasiyet keçenin kaydığı yüzeydedir.
Hangi keçelerle birlikte kullanılır?
Boğaz keçesi tek başına yeterli değildir: mili merkezleyen bir yataklama ve dış kiri tutan bir toz keçesiyle birlikte kullanılır. Sitemizde aynı 140 mm mil çapı için toz keçesi olarak A305-140, A202-140/3 PU; yataklama olarak A255-140, A256-140 bulunur.
Kullanırken dikkat edilmesi gerekenler
- Ürünü -30/+100 °C sıcaklık aralığında kullanın.
- Çalışma basıncı sınırı (400 bar) aşılmamalıdır; basınç darbelerini de hesaba katın.
- Akışkan mineral yağ değilse keçe malzemesinin uyumunu doğrulayın.
- Keçeyi tornavida gibi sivri aletlerle kanala bastırmayın; dudak çizilirse sızdırır.
- Silindir sökülüp takıldığında keçeleri yenilemek sızıntı riskini azaltır.
